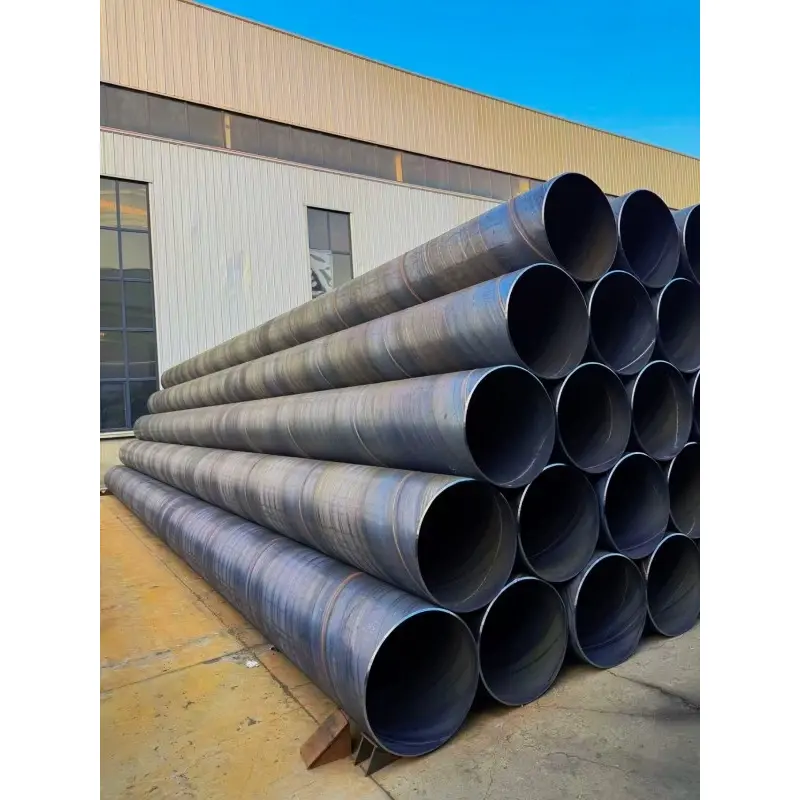

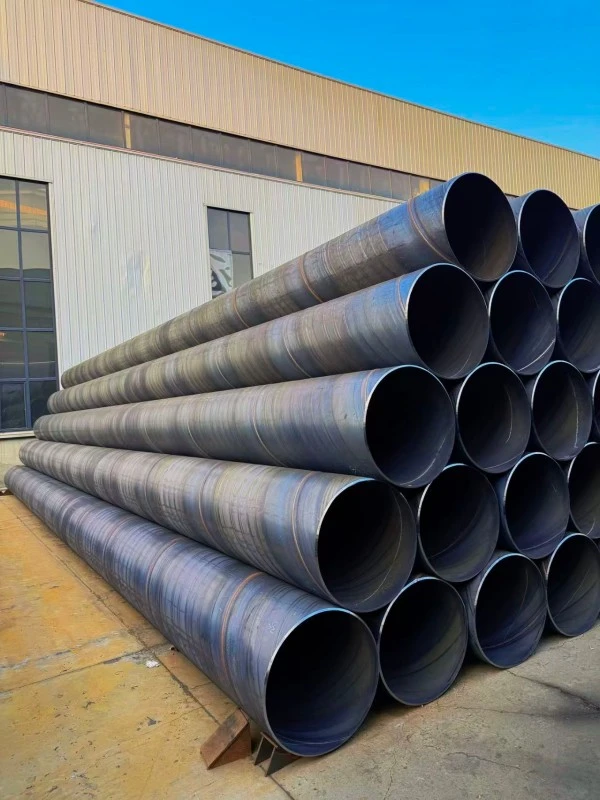

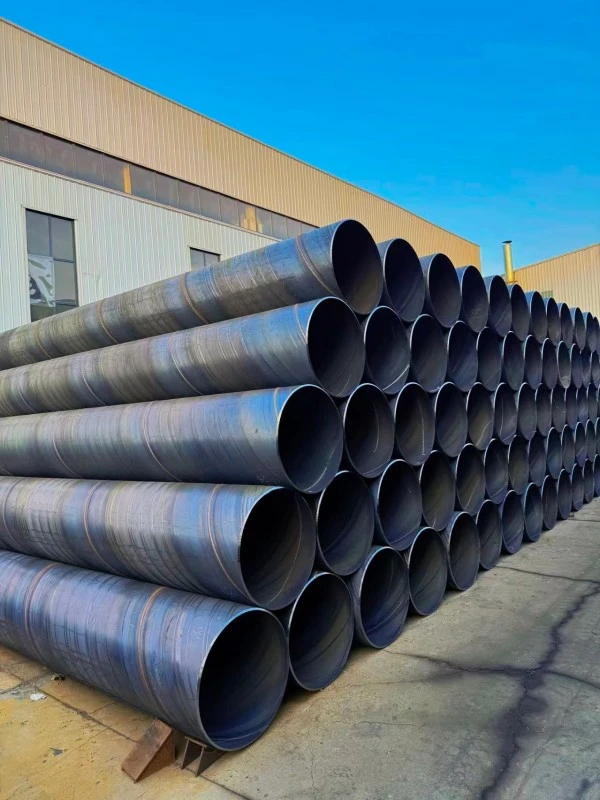

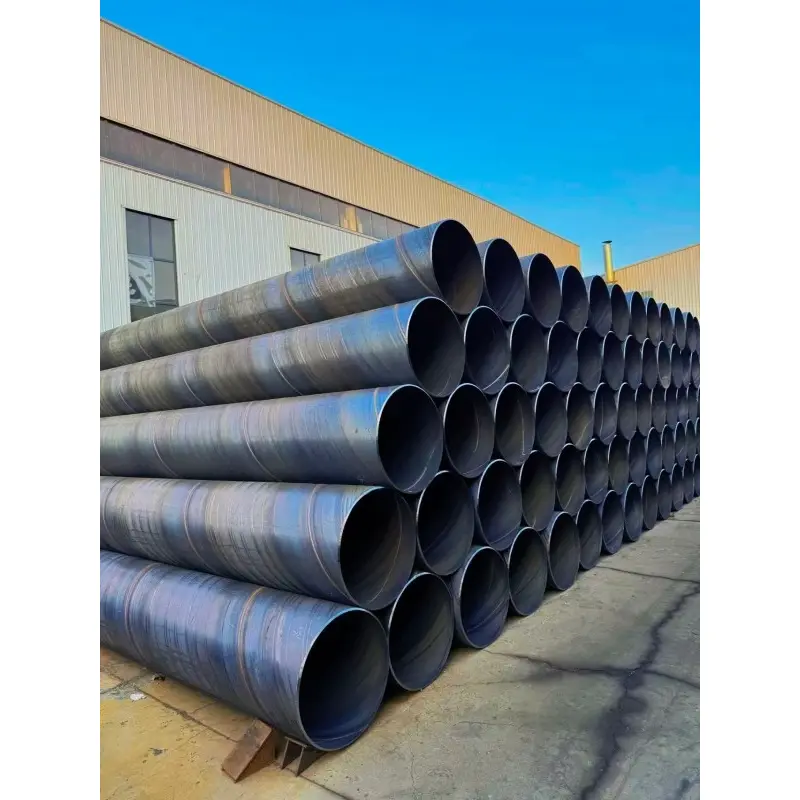

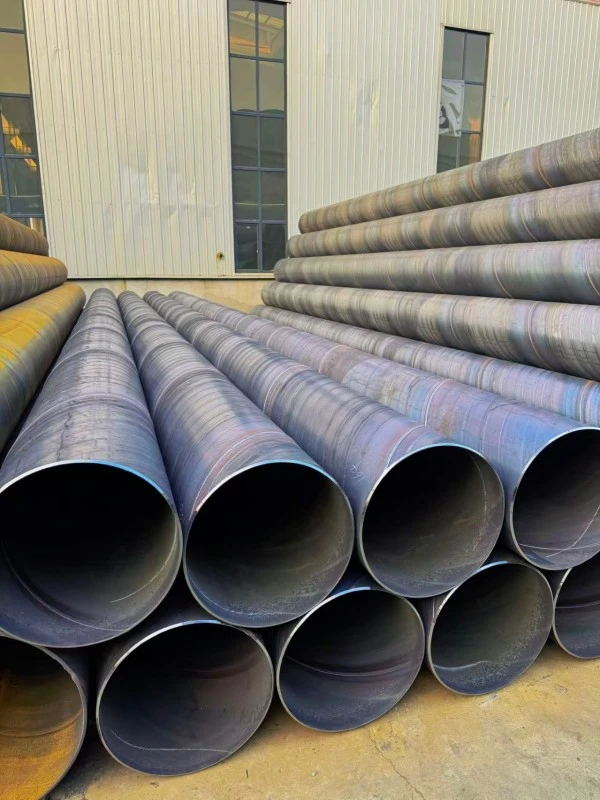

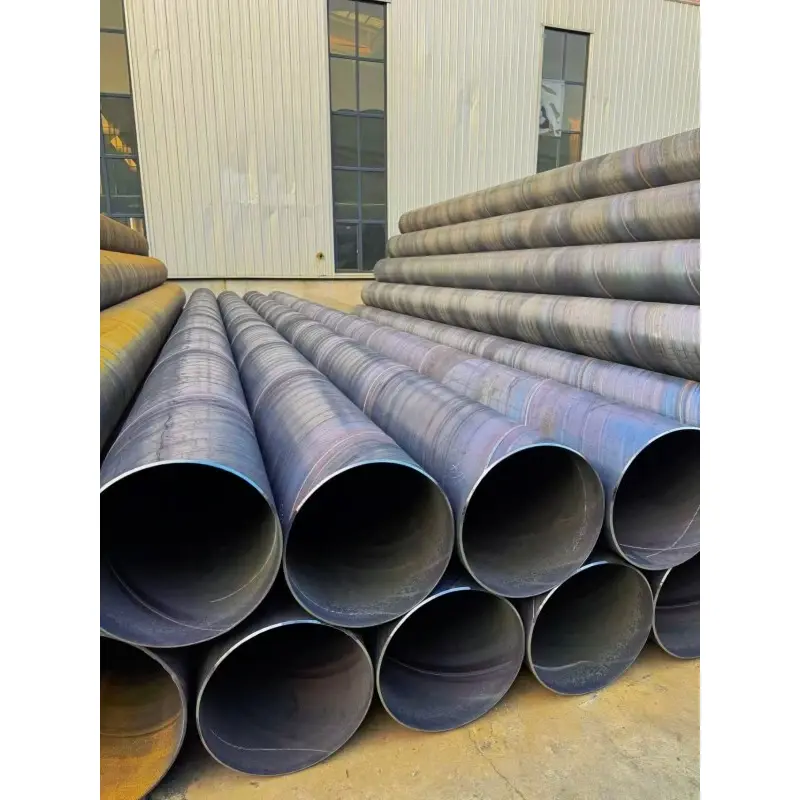

لوله فولادی مارپیچی جوش داده شده با قطر بزرگ

لوله فولادی مارپیچی جوش داده شده با قطر بزرگ با استفاده از نوارهای فولادی نورد گرم به عنوان مواد اولیه تولید می شود. از طریق شکل دهی مارپیچی پیوسته، جوشکاری زیر آب دو طرفه داخلی و خارجی، آزمایش غیر مخرب و آزمایش فشار هیدرولیک، نوار فولادی به یک لوله فولادی جوش داده شده با قطر بزرگ تبدیل می شود.

این محصول عمدتاً برای پروژه هایی طراحی شده است که به ظرفیت حمل و نقل بزرگ، نصب خط لوله در فواصل طولانی و کاربردهای ساختاری با قطر زیاد نیاز دارند.

در صنعت لوله های فولادی، قطر بیرونی ≥820 میلی متر (DN800) به طور کلی قطر بزرگ در نظر گرفته می شود. لوله های با قطر φ1420 میلی متر و بالاتر معمولاً به عنوان لوله های فولادی با قطر فوق العاده بزرگ طبقه بندی می شوند.

ویژگی های کلیدی لوله فولادی SSAW با قطر بزرگ شامل قابلیت تولید با قطر بزرگ، توزیع تنش متعادل، مقاومت در برابر تغییر شکل قوی، راندمان حمل و نقل بالا و مناسب بودن برای پروژه های مهندسی در مقیاس بزرگ است.

مشخصات فنی

مزایای لوله فولادی SSAW با قطر بزرگ

1. قابلیت تولید فوق العاده با قطر بسیار زیاد

بزرگترین مزیت لوله فولادی مارپیچی جوش داده شده با قطر بزرگ، توانایی آن در دستیابی به تولید قطر بزرگ از طریق فناوری جوش مارپیچی است.

در مقایسه با لوله های فولادی بدون درز و برخی از لوله های جوش داده شده درز مستقیم، تولید لوله های فولادی مارپیچی با محدودیت های قطری کمتر محدود می شود. این می‌تواند به تولید پایدار لوله‌های بالاتر از φ3000 میلی‌متر دست یابد، که آن را به انتخابی ایده‌آل برای انتقال آب در مقیاس بزرگ، شبکه‌های خط لوله شهری و پروژه‌های صنعتی تبدیل می‌کند.

ZHONGTIAN راه حل های سفارشی لوله فولادی با قطر بزرگ را با توجه به نیازهای پروژه، از جمله قطر، ضخامت دیوار، درجه مواد و گزینه های پوشش ارائه می دهد.

2. راندمان حمل و نقل بالا برای سیستم های جریان بزرگ

سیستم های خط لوله با قطر بزرگ معمولاً برای انتقال حجم زیادی از آب، گاز یا سیالات صنعتی طراحی می شوند.

لوله فولادی SSAW با قطر بزرگ، سطح جریان داخلی بزرگتری را فراهم می کند، مقاومت جریان را کاهش می دهد و راندمان حمل و نقل را بهبود می بخشد. برای پروژه های انتقال از راه دور، افزایش قطر لوله می تواند تعداد خطوط لوله موازی مورد نیاز را کاهش دهد و سرمایه گذاری مهندسی کلی را بهینه کند.

3. عملکرد سازه ای پایدار تحت شرایط پیچیده

خطوط لوله با قطر زیاد ممکن است فشار خارجی، حرکت خاک و تنش نصب را در طول سرویس تجربه کنند.

ساختار مارپیچی جوش داده شده به توزیع یکنواخت تنش در طول بدنه لوله کمک می کند و مقاومت در برابر تغییر شکل، نشست فونداسیون و بارهای خارجی را بهبود می بخشد. این باعث می شود لوله فولادی جوش داده شده با قطر بزرگ برای خطوط لوله مدفون و محیط های پیچیده زمین شناسی مناسب باشد.

4. کاهش جوشکاری میدانی و ساخت سریعتر

برای پروژه های خطوط لوله در مسافت طولانی، تعداد اتصالات میدانی مستقیماً بر راندمان ساخت و ساز و قابلیت اطمینان عملیات تأثیر می گذارد.

لوله های فولادی مارپیچی جوش داده شده با قطر بزرگ را می توان در طول های استاندارد طولانی تر، معمولاً 12 متر، با طول های سفارشی با توجه به نیاز پروژه عرضه کرد. بخش‌های طولانی‌تر لوله نقاط جوشکاری میدانی را کاهش می‌دهد، دوره‌های ساخت را کوتاه می‌کند و خطرات احتمالی نشت را کاهش می‌دهد.

5. عملکرد اقتصادی بهتر برای پروژه های بزرگ

پروژه های مهندسی با قطر بزرگ نیاز به در نظر گرفتن جامع هزینه مواد، هزینه حمل و نقل و کارایی نصب دارند.

در مقایسه با لوله‌های فولادی بدون درز با قطر بزرگ و برخی از لوله‌های درز مستقیم، لوله فولادی SSAW با قطر بزرگ عملکرد هزینه بهتری را ارائه می‌کند و در عین حال عملکرد مکانیکی مورد نیاز را حفظ می‌کند و آن را به طور گسترده برای پروژه‌های زیرساختی بزرگ انتخاب می‌کند.

6. مواد انعطاف پذیر و انتخاب ضخامت دیوار

محیط های مهندسی مختلف به سطوح مختلف عملکرد لوله نیاز دارند.

ZHONGTIAN می تواند لوله فولادی جوش داده شده مارپیچی با قطر بزرگ را با درجه های مختلف مواد و ترکیب ضخامت دیواره عرضه کند و به مشتریان امکان می دهد راه حل های مناسب را با توجه به نیازهای فشار، شرایط خاک، محیط حمل و نقل و محیط خدمات انتخاب کنند.

برنامه های کاربردی اصلی

1. شبکه های خط لوله بزرگ شهرداری

لوله فولادی مارپیچ جوش داده شده با قطر بزرگ به طور گسترده در سیستم های تامین آب شهری، خطوط لوله زهکشی، شبکه های انتقال فاضلاب، سیستم های جمع آوری آب باران و پروژه های انتقال آب شهری استفاده می شود.

ظرفیت جریان زیاد و ویژگی‌های ساخت و ساز اقتصادی آن، آن را برای پروژه‌های زیرساختی عمده شهرداری که به عملیات طولانی‌مدت و عملکرد پایدار نیاز دارند، مناسب می‌سازد.

2. حفظ آب و مهندسی هیدرولیک

پروژه های حفاظت از آب در مقیاس بزرگ به خطوط لوله با ظرفیت حمل و نقل بالا و عملکرد ساختاری قابل اعتماد نیاز دارند.

لوله فولادی SSAW با قطر بزرگ معمولاً در خطوط لوله اتصال مخزن، خطوط لوله فشار ایستگاه پمپاژ، سیستم های کنترل سیل، خطوط لوله عبور از رودخانه و پروژه های بزرگ انحراف آب استفاده می شود.

3. حمل و نقل از راه دور نفت و گاز

برای نفت خام، گاز طبیعی، حمل و نقل نفت تصفیه شده و سیستم های جمع آوری میادین نفتی، خطوط لوله با قطر بزرگ به بهبود کارایی حمل و نقل کمک می کند.

با توجه به الزامات فشار پروژه و استانداردهای بین المللی خط لوله، موادی مانند L245، L360، X52، X60 و X70 را می توان برای برآوردن شرایط مختلف خط لوله انتخاب کرد.

4. پایه شمع با قطر بزرگ و مهندسی پشتیبانی

به دلیل اندازه بزرگ و پایداری سازه ای، لوله فولادی مارپیچی جوش داده شده با قطر بزرگ را می توان در پایه های پل، ساخت بندر، ساختمان های بلند، پوشش شمع ها با قطر بزرگ و سازه های پشتیبانی موقت استفاده کرد.

این قابلیت پشتیبانی قابل اعتماد را فراهم می کند و برای پروژه هایی که به اجزای فونداسیون با قطر بزرگ نیاز دارند مناسب است.

5. تهویه صنعتی و خطوط لوله فرآیند

لوله های جوش مارپیچی با قطر بزرگ نیز در سیستم های تهویه صنعتی، خطوط لوله حذف گرد و غبار، سیستم های آب خنک کننده نیروگاه، خطوط لوله گردش کارخانه های شیمیایی و سیستم های حمل و نقل فرآیندهای صنعتی استفاده می شوند.

طراحی قطر بزرگ به بهبود ظرفیت حمل و نقل و پشتیبانی از عملیات صنعتی کارآمد کمک می کند.

6. راهروهای زیرزمینی و پروژه های تونل

در مهندسی زیرزمینی، لوله فولادی SSAW با قطر بزرگ را می توان برای راهروهای ابزار جامع، سیستم های خط لوله تونل، و برنامه های حمل و نقل زیرزمینی استفاده کرد.

قابلیت قطر زیاد آن به بهبود یکپارچگی خط لوله و بهینه سازی استفاده از فضای زیرزمینی کمک می کند.

فرآیند تولید

1. آماده سازی نوار فولادی

تولید با نوارهای فولادی نورد گرم شروع می شود که بر اساس قطر مورد نیاز، ضخامت دیواره و درجه مواد انتخاب می شوند.

نوارهای فولادی بدون سیم پیچ، تراز و لبه پردازش می شوند تا از ابعاد دقیق شکل دهی و شرایط جوش پایدار اطمینان حاصل شود.

2. کنترل شکل دهی مارپیچی

نوار فولادی آماده شده به طور مداوم تحت پارامترهای تولید کنترل شده به شکل لوله مارپیچی در می آید.

در طول این فرآیند، گرد بودن لوله، دقت قطر و پایداری شکل‌دهی به دقت کنترل می‌شود تا از محصولات نهایی مطمئن اطمینان حاصل شود.

3. جوشکاری زیرپودری دو طرفه

درزهای مارپیچ داخلی و خارجی با استفاده از فناوری جوشکاری زیرپودری دو طرفه جوش داده می شوند.

این روش جوشکاری نفوذ جوش پایدار، استحکام اتصال قابل اعتماد و عملکرد مکانیکی ثابت را برای کاربردهای خطوط لوله با قطر بزرگ فراهم می کند.

4. بازرسی و درمان سطح

پس از جوشکاری، هر لوله تحت مراحل بازرسی دقیق از جمله آزمایش اولتراسونیک، بازرسی اشعه ایکس، بازرسی ابعادی و آزمایش فشار هیدرولیک قرار می گیرد.

با توجه به نیاز مشتری، لوله ها را می توان قبل از حمل و نقل با لایه های انتهایی، عملیات سطحی و پوشش های ضد خوردگی عرضه کرد.

حفاظت ضد خوردگی و عمر خدمات

1. خطوط لوله آب زیرزمینی و شهری

برای پروژه های تامین آب مدفون و زهکشی معمولی، لوله فولادی مارپیچی جوش داده شده با قطر بزرگ می تواند از پوشش اپوکسی قطران زغال سنگ یا پوشش ضد خوردگی IPN8710 استفاده کند.

در شرایط نصب مناسب، عمر سرویس به طور کلی بسته به محیط خاک و شرایط نگهداری می تواند به 15 تا 20 سال برسد.

2. خطوط لوله انتقال از راه دور

برای پروژه های انتقال نفت، گاز و آب با استاندارد بالا، پوشش پلی اتیلن سه لایه 3PE معمولا انتخاب می شود.

این سیستم پوشش مقاومت بسیار خوبی در برابر رطوبت، خوردگی خاک و آسیب های خارجی دارد و در شرایط مناسب عمر مفیدی بیش از 30 سال دارد.

3. برنامه های کاربردی در فضای باز و صنعتی

برای خطوط لوله در فضای باز، سیستم‌های تهویه و سازه‌های فولادی، پرایمر ضد زنگ همراه با رنگ سطحی می‌تواند محافظت موثر در برابر خوردگی اتمسفر را ایجاد کند.

طول عمر مورد انتظار بسته به شرایط محیطی معمولاً حدود 10 تا 15 سال است.

4. برنامه های موقت بنیاد

برای پوشش موقت شمع و کاربردهای ساخت و ساز کوتاه مدت، حذف ساده زنگ زدگی و رنگ آمیزی ممکن است کافی باشد.

روش حفاظت را می توان با توجه به مدت زمان پروژه و الزامات واقعی محیطی انتخاب کرد.

راهنمای انتخاب

1. قطر را با توجه به الزامات جریان انتخاب کنید

انتخاب قطر لوله فولادی مارپیچی جوش داده شده با قطر بزرگ باید بر اساس ظرفیت حمل و نقل، سرعت جریان و طراحی سیستم مورد نیاز باشد.

برای کاربردهای جریان بزرگ، لوله های فولادی با قطر بزرگ DN800 و بالاتر معمولاً برای بهبود راندمان حمل و نقل و کاهش مقدار خط لوله انتخاب می شوند.

2. ضخامت دیوار را با فشار و شرایط نصب مطابقت دهید

فشار کاری بالاتر، عمق دفن عمیق‌تر و شرایط پیچیده‌تر زمین‌شناسی نیاز به ضخامت دیواره ضخیم‌تری دارد.

ضخامت دیوار مناسب باید با توجه به محاسبات مهندسی انتخاب شود نه اینکه صرفاً ضخیم ترین گزینه را انتخاب کنید.

3. مواد را بر اساس برنامه انتخاب کنید

برای پروژه های عمومی شهری کم فشار، Q235B معمولا انتخاب می شود.

برای کاربردهای با مقاومت متوسط ​​و بالا، Q355B مناسب است. برای خطوط لوله انتقال نفت و گاز، فولادهای خطوط لوله L245، L360، X52، X60 و X70 بر اساس استانداردهای لازم انتخاب می شوند.

4. محیط خوردگی را در نظر بگیرید

برای مناطق ساحلی، محیط های نمکی و سیستم های حمل و نقل رسانه های خورنده، حفاظت ضد خوردگی سطح بالاتری باید انتخاب شود.

انتخاب پوشش مناسب به افزایش طول عمر و کاهش نیازهای نگهداری کمک می کند.

5. بهینه سازی طول لوله برای کارایی ساخت و ساز

برای پروژه های خطوط لوله مسافت طولانی، بخش های طولانی تر لوله می تواند نقاط جوشکاری میدانی را کاهش دهد.

ZHONGTIAN می تواند طول لوله های سفارشی را با توجه به شرایط حمل و نقل و الزامات ساخت و ساز ارائه دهد.

چرا لوله فولادی جوش داده شده مارپیچی با قطر بزرگ ZHONGTIAN را انتخاب کنید؟

1. قابلیت تولید لوله با قطر بزرگ

ZHONGTIAN یک تولید کننده و تامین کننده لوله های فولادی جوش داده شده با قطر بزرگ در چین است که در تولید لوله های فولادی SSAW با قطر بزرگ تخصص دارد.

ZHONGTIAN با فناوری پیشرفته جوشکاری مارپیچ و قابلیت تولید انعطاف پذیر، از مشتریان با راه حل های سفارشی برای پروژه های زیرساختی، صنعتی و انرژی پشتیبانی می کند.

2. راه حل های مهندسی سفارشی

ZHONGTIAN راه حل های سفارشی برای پوشش قطر، ضخامت دیوار، درجه مواد، طول لوله، و درمان ضد خوردگی ارائه می دهد.

این به مشتریان اجازه می دهد تا محصولات لوله فولادی با قطر بزرگ مناسب را برای محیط های عملیاتی مختلف انتخاب کنند.

3. سیستم کنترل کیفیت دقیق

ZHONGTIAN از بازرسی مواد خام گرفته تا آزمایش لوله نهایی، رویه های مدیریت کیفیت دقیق را اعمال می کند.

از طریق آزمایش اولتراسونیک، بازرسی اشعه ایکس، آزمایش هیدرولیک و بازرسی ابعادی، هر لوله برای دستیابی به کیفیت پایدار و عملکرد قابل اعتماد ساخته می شود.

سوالات متداول

1. تفاوت بین لوله مارپیچ با قطر بزرگ و لوله درز مستقیم با قطر بزرگ چیست؟

لوله فولادی مارپیچی جوش داده شده با قطر بزرگ عمدتاً برای خطوط لوله مسافت طولانی، پروژه های مدفون و سیستم های حمل و نقل جریان بزرگ به دلیل قابلیت تولید قطر انعطاف پذیر و مزایای هزینه آن انتخاب می شود.

لوله های درز مستقیم با قطر بزرگ ممکن است در برخی از کاربردها مزایایی داشته باشند که به دقت ابعادی بالا یا شرایط مهندسی خاص نیاز دارند. انتخاب باید به نیازهای پروژه بستگی داشته باشد.

2. آیا می توان از لوله فولادی مارپیچی جوش داده شده با قطر بزرگ در بالای زمین استفاده کرد؟

بله. لوله فولادی SSAW با قطر بزرگ می تواند برای کاربردهای بالای زمین زمانی که سازه های پشتیبانی مناسب طراحی شده اند استفاده شود. از آنجایی که لوله های با قطر بزرگ وزن قابل توجهی دارند، فاصله پشتیبانی، محاسبه بار و روش های نصب باید از الزامات طراحی مهندسی برای جلوگیری از تغییر شکل پیروی کنند.

3. حداکثر قطر لوله فولادی مارپیچی جوش داده شده با قطر بزرگ چقدر است؟

ZHONGTIAN معمولاً می تواند لوله های فولادی جوش داده شده با قطر بزرگ تا φ3620 میلی متر (DN3600) تولید کند. برای الزامات مهندسی خاص، مشخصات قطر بزرگتر سفارشی را می توان با توجه به شرایط پروژه مورد بحث قرار داد.
