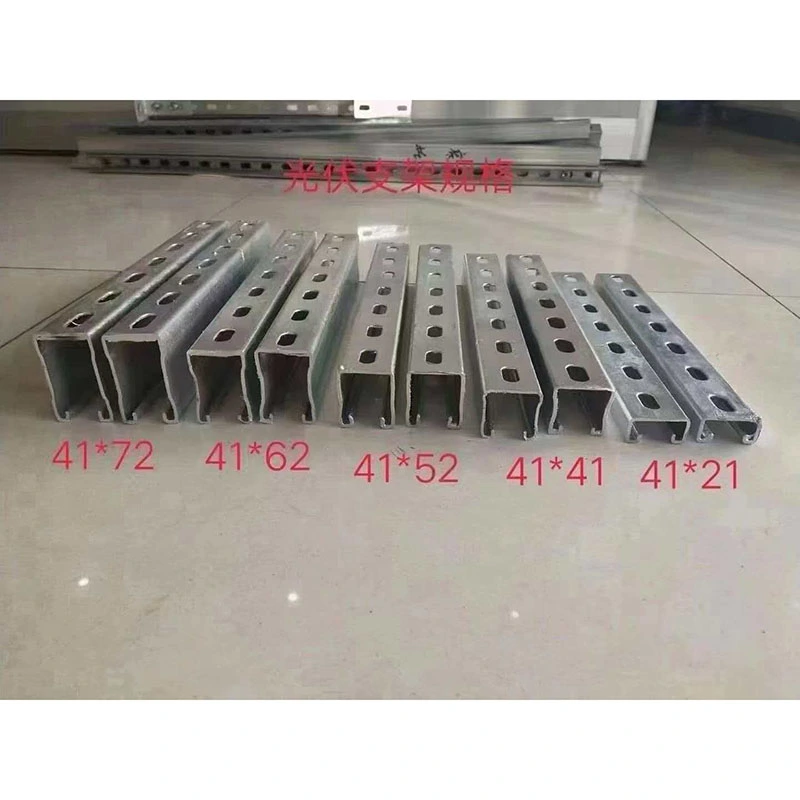

براکت تکیه گاه فولادی U-Channel گالوانیزه گرم

براکت پشتیبانی از فولاد U-Channel گالوانیزه Hot-Dip از ZHONGTIAN برای کاربردهای بلندمدت نصب فتوولتائیک طراحی شده است. ساخته شده از فولاد نورد گرم U-channel Q235B یا Q355B و گالوانیزه مطابق GB/T 13912، ترکیبی از مقاومت در برابر خوردگی، استحکام ساختاری، نصب قابل تنظیم و سفارشی سازی کارخانه است. این برای مزارع خورشیدی نصب شده روی زمین، PV کشاورزی، PV ماهیگیری، سیستم های پشت بام و سکوهای خورشیدی مناسب است.

حفاظت در برابر خوردگی

گالوانیزه گرم

براکت تکیه گاه فولادی گالوانیزه U-Channel از یک پوشش گالوانیزه گرم استفاده می کند که یک لایه آلیاژ روی-آهن را با زیرلایه فولادی تشکیل می دهد. این پوشش چسبندگی قوی و محافظت کاتدی در برابر آسیب های جزئی سطح را فراهم می کند.

داده‌های ارائه‌شده نشان‌دهنده مقاومت بیش از ۵۰۰ ساعت در برابر پاشش نمک و حفاظت طولانی‌مدت در محیط‌های ساحلی، نمکی-قلیایی، بارانی اسیدی و مرطوب است. در شرایط مناسب، عمر سرویس می تواند تقریباً 25 سال با کاهش تعمیر و نگهداری خوردگی برسد.

دوام پردازش

اجزای گالوانیزه از برش، خم شدن، پانچ کردن و سایر پردازش های کارخانه پشتیبانی می کنند بدون اینکه به راحتی پوشش محافظ را کنده کنند. پیش پردازش، اصلاح در محل و نیاز به درمان ضد خوردگی ثانویه را کاهش می دهد.

عملکرد ساختاری

مواد فولادی

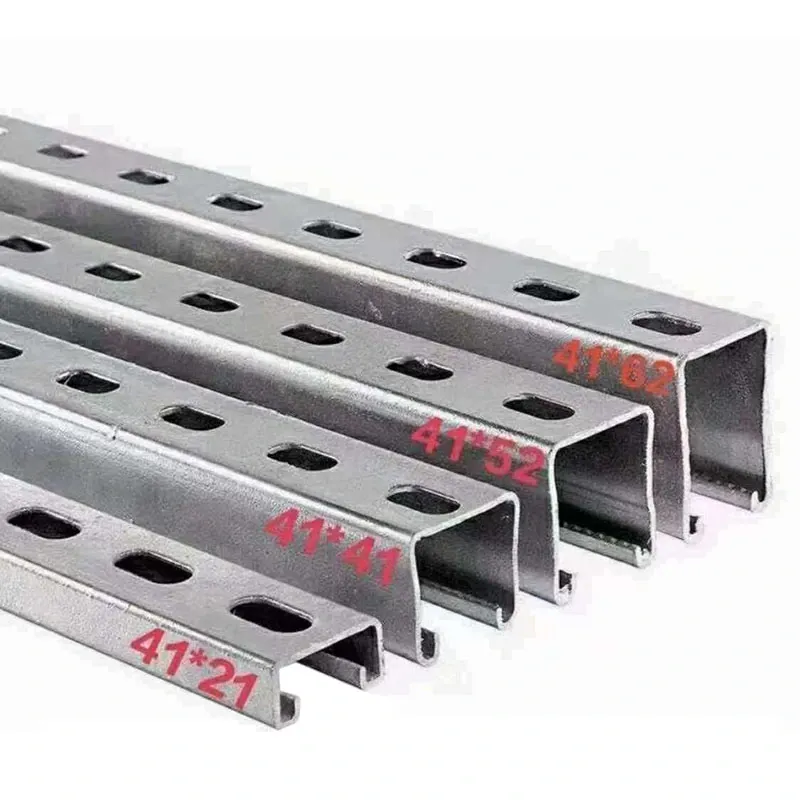

فولاد کانال U با نورد گرم Q235B و Q355B با توجه به نیازهای بارگذاری پروژه در دسترس هستند. پروفیل U شکل مقاومت خمشی و پیچشی خوبی را برای سازه های پشتیبانی فتوولتائیک ایجاد می کند.

ظرفیت بار

این سازه را می توان برای باد شدید، برف سنگین و سایر بارهای محیطی مهندسی کرد. داده های ارائه شده نشان دهنده ظرفیت بار تک ستونی تا 1.5 تن در شرایط مشخص است.

محدوده دما

محدوده عملیاتی ارائه شده تقریباً -40 درجه سانتیگراد تا 120 درجه سانتیگراد است. طراحی واقعی سازه باید دمای محلی، باد، برف، فونداسیون و شرایط نصب را در نظر بگیرد.

نصب قابل تنظیم

تنظیم شیب

این سیستم از موقعیت‌های شیب متعدد از 10 درجه تا 60 درجه پشتیبانی می‌کند و به شما امکان می‌دهد زاویه نصب را با توجه به موقعیت پروژه و شرایط خورشیدی تنظیم کنید. داده های پروژه ارائه شده نشان می دهد که زوایای بهینه به طور بالقوه می تواند تولید سالانه را 5٪ تا 8٪ بسته به شرایط سایت بهبود بخشد.

سازگاری ماژول

ساختار کشویی U-channel از طرح بندی های مختلف ماژول فتوولتائیک پشتیبانی می کند و می تواند با ماژول های تک وجهی و دو وجهی استفاده شود. فاصله ماژول ها و موقعیت های نصب را می توان در حین نصب تنظیم کرد.

سازگاری با زمین

ساختار مدولار می‌تواند زمین مسطح، زمین شیب‌دار، PV کشاورزی، PV ماهیگیری و سایر مکان‌ها با شرایط ارتفاعی یا پی متفاوت را در خود جای دهد.

روش نصب

مونتاژ پیچ

براکت پشتیبانی از فولاد U-Channel گالوانیزه داغ از سوراخ‌های پانچ استاندارد و بست‌های فولادی ضد زنگ برای نصب متصل به پیچ استفاده می‌کند. این امر جوشکاری در محل را کاهش می دهد و مونتاژ را ساده می کند.

در شرایط پروژه مناسب، روش نصب استاندارد می تواند زمان ساخت و ساز را تا بیش از 30 درصد کوتاه کند.

پیش پردازش کارخانه

ZHONGTIAN می تواند عملیات برش، مشت زدن، خم شدن و انتخاب پیش از مونتاژ را قبل از حمل و نقل کامل کند. این به کاهش ساخت در محل و بهبود کارایی نصب کمک می کند.

برنامه های کاربردی پروژه

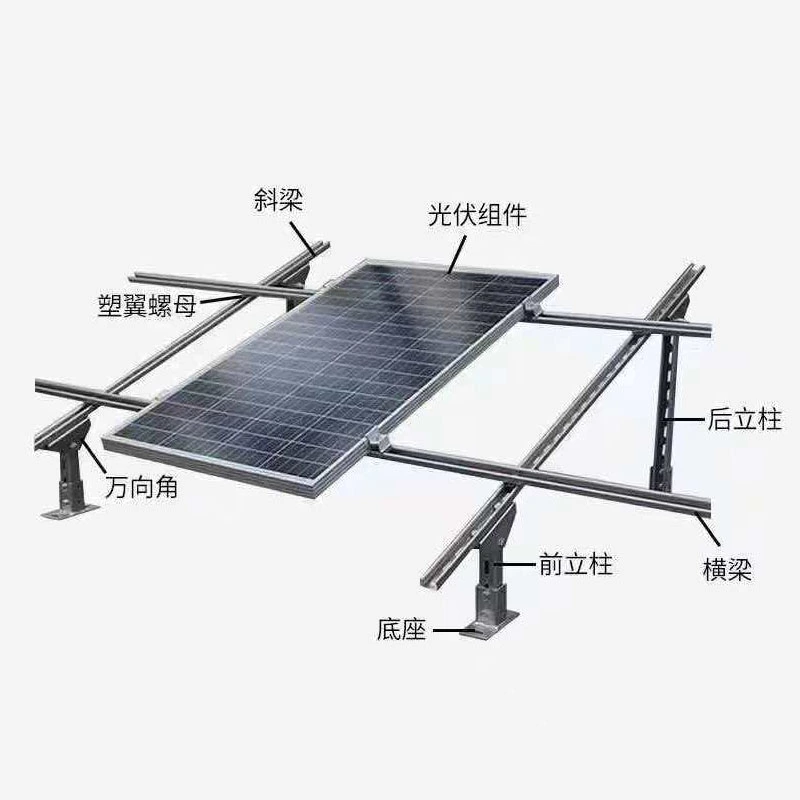

PV زمینی

پیکربندی های تک ستونی و دو ستونی را می توان با توجه به اندازه ماژول، فاصله پایه، بار باد و بار برف انتخاب کرد.

PV کشاورزی و ماهیگیری

سازه های مرتفع می توانند با حفظ پایداری سازه، فاصله مورد نیاز را برای فعالیت های کشاورزی یا پروژه های فتوولتائیک مبتنی بر آب فراهم کنند.

PV پشت بام و Carport

ساختارهای سبک روی پشت بام و پیکربندی های یکپارچه کانکس خورشیدی را می توان با توجه به شرایط سقف، طرح های پارکینگ، ابعاد ماژول و الزامات ساختاری سفارشی کرد.

هزینه چرخه عمر

تعمیر و نگهداری پایین تر

گالوانیزه گرم در مقایسه با سازه های گالوانیزه سرد، نیاز به زدودن زنگ زدگی و رنگ آمیزی منظم را کاهش می دهد. این می تواند کار تعمیر و نگهداری طولانی مدت برای پروژه های بزرگ خورشیدی را کاهش دهد.

هزینه بلند مدت

اگرچه هزینه خرید اولیه ممکن است بیشتر از محصولات ساده گالوانیزه سرد باشد، ارزیابی هزینه ارائه شده نشان می دهد که هزینه های چرخه عمر را می توان تا بیش از 30٪ تحت شرایط قابل اجرا به دلیل نیازهای کمتر تعمیر و نگهداری و جایگزینی کاهش داد.

تدارکات یکپارچه

اجزای کامل

ZHONGTIAN می تواند فولاد کانال U، فولاد کانال C، شمع های زمین، گیره ها، بلوک های فشار و اتصال دهنده های فولادی ضد زنگ را به عنوان یک بسته خرید یکپارچه عرضه کند.

تامین پروژه

منبع یابی همراه به پیمانکاران EPC و یکپارچه سازهای فتوولتائیک کمک می کند تا هماهنگی، تدارکات، بازرسی و مدیریت سفارش را کاهش دهند.

پردازش سفارشی

طول های سفارشی

براکت تکیه گاه فولادی U-Channel گالوانیزه گرم، طول های سفارشی را با توجه به نقشه های پروژه و الزامات نصب پشتیبانی می کند.

سوراخ های سفارشی

پانچ و موقعیت کارخانه را می توان برای مطابقت با گیره ها، مهاربندها، ریل ها و اجزای اتصال خاص تنظیم کرد.

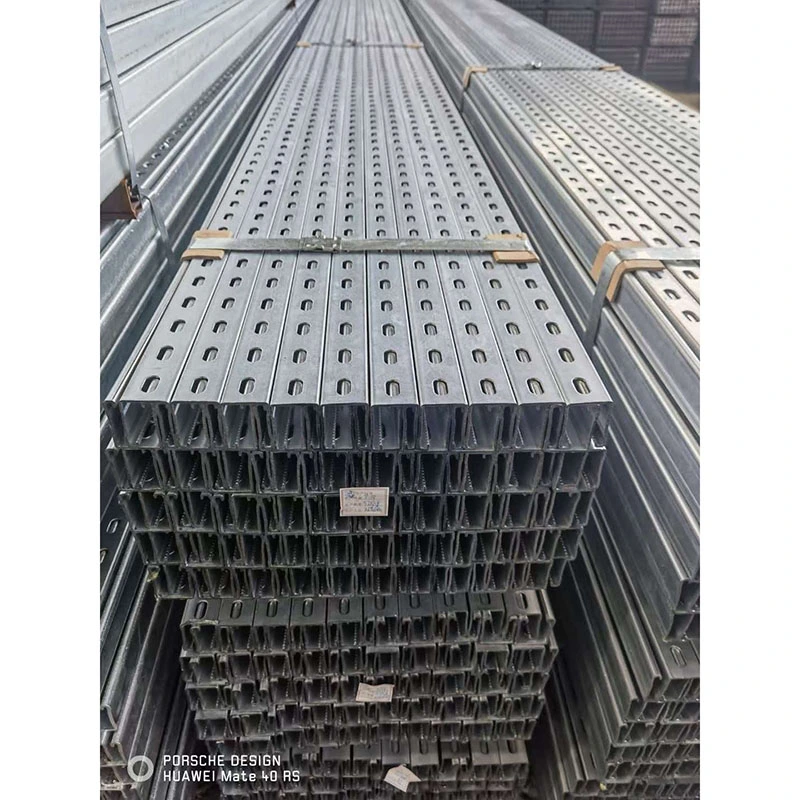

تحویل قبل از برش

قطعات را می توان بر اساس بخش های پروژه از قبل برش داد و بسته بندی کرد که برش در محل را کاهش می دهد و نصب را ساده می کند.

سوالات متداول

چه گریدهای فولادی موجود است؟

فولاد نورد گرم U-channel Q235B و Q355B در دسترس هستند. انتخاب بستگی به بارگذاری پروژه و محاسبات ساختاری دارد.

چه استاندارد گالوانیزه استفاده می شود؟

این محصول از الزامات GB/T 13912 برای محصولات فولادی گالوانیزه گرم پیروی می کند.

آیا می توان از آن در مناطق ساحلی استفاده کرد؟

بله. پوشش گالوانیزه برای محافظت در برابر خوردگی در فضای باز، از جمله محیط های ساحلی و مرطوب، زمانی که مشخصات پوشش به درستی انتخاب شده باشد، مناسب است.

محدوده زاویه چقدر است؟

محدوده قابل تنظیم استاندارد 10 درجه تا 60 درصد است، مشروط به پیکربندی ساختاری نهایی.

آیا جوشکاری در محل مورد نیاز است؟

خیر. ساختار اصلی از سوراخ ها و اتصالات پیچ و مهره استاندارد شده استفاده می کند که نیاز به جوشکاری در محل را کاهش می دهد.

آیا طول های سفارشی قابل ارائه هستند؟

بله. ZHONGTIAN از طول های سفارشی، پانچ، خمش، برش و سایر پردازش های کارخانه با توجه به نیازهای پروژه پشتیبانی می کند.
