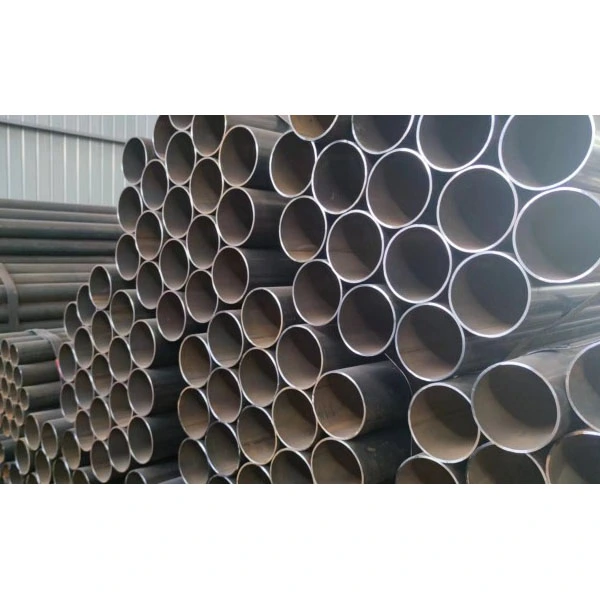

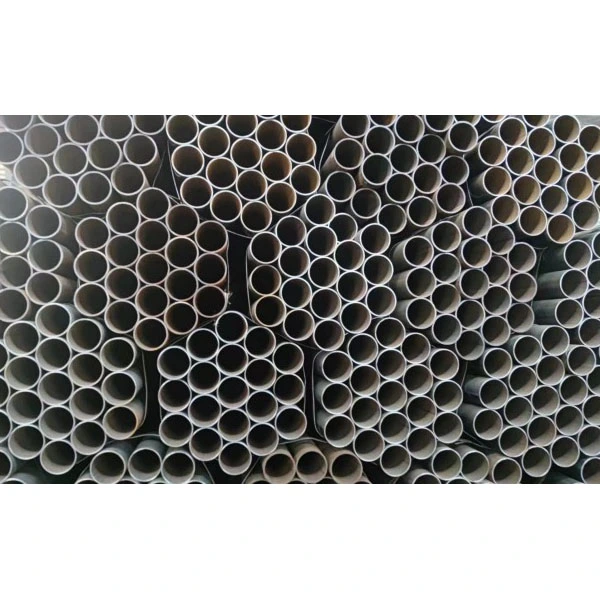

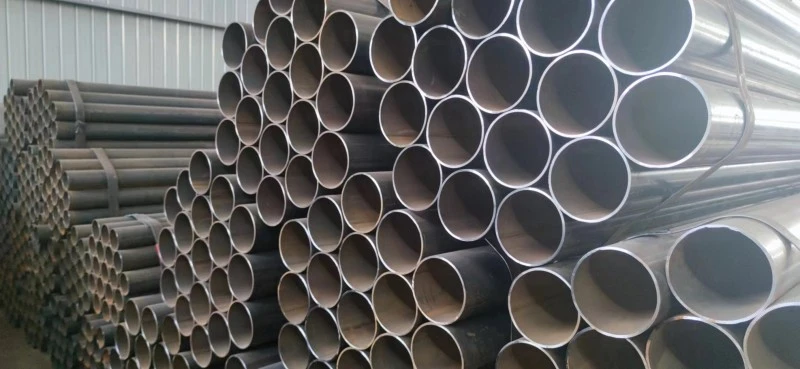

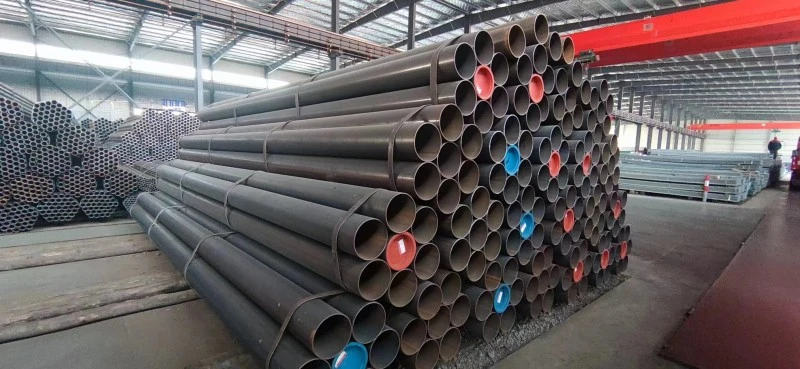

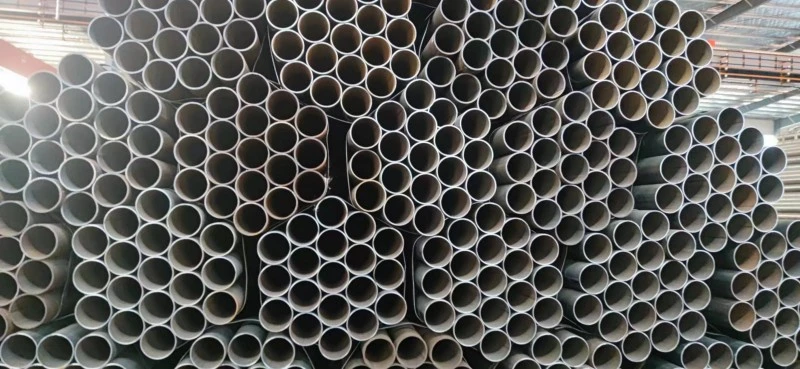

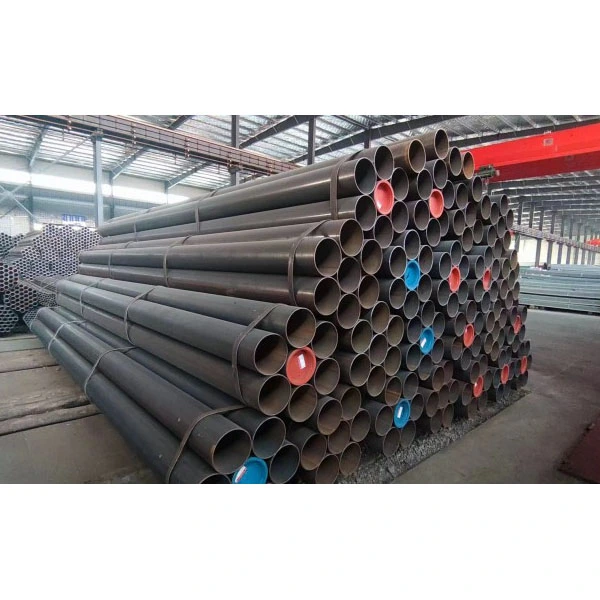

لوله فولادی جوشی طولی دیوار ضخیم

لوله فولادی جوش داده شده طولی دیوار ضخیم Zhongtian در زمینه های کلیدی مانند مهندسی شیمی و مهندسی دریایی استفاده می شود. ما کاملاً از استاندارد EEAT 2.0 پیروی می کنیم، از کیفیت محصول بالغ، تجربه پروژه اثبات شده و خدمات فنی جامع برای ارائه راه حل های لوله قابل اعتماد به مشتریان جهانی استفاده می کنیم.

تعاریف و مشخصات اولیه

1. تعریف محصول

- لوله های دیواره ضخیم: ضخامت دیواره ≥ 8 میلی متر

- لوله های بسیار ضخیم با ارزش افزوده بالا: ضخامت دیوار ≥ 25 میلی متر

- محدوده قطر: قطر بیرونی 219-2500 میلی متر (مشخصات اصلی 610-1420 میلی متر)

- محدوده ضخامت دیوار: 6-60 میلی متر

- طول استاندارد تک: 12 متر، لوله های فوق العاده بلند 18 متری و بالاتر قابل تنظیم

2. مواد معمول استفاده می شود

- فولاد کربنی: Q235B، Q355B/C/D/E، مناسب برای سازه های عمومی و شرایط کاری معمولی

- فولاد خط لوله: L245–L555، API 5L X42–X80، عمدتاً برای حمل و نقل نفت و گاز با فشار بالا

- فولاد آلیاژی: 16Mn، ASTM A106 Gr.B، مناسب برای محیط های کاری با دمای بالا و فشار بالا

3. استانداردها

- استانداردهای داخلی: GB/T 9711، GB/T 3091، SY/T 5037

- استانداردهای بین المللی: API 5L، ASTM A53، EN 10217

جوشکاری زیردریایی دو طرفه (LSAW): فرآیند اصلی برای لوله‌های با دیواره ضخیم با قطر بزرگ

1. انتخاب مواد اولیه: صفحات فولادی با ضخامت متوسط ​​که تشخیص عیب را پشت سر گذاشته اند، با ضخامت صفحه 6-60 میلی متر استفاده می شود.

2. فرز لبه ورق فولادی: اریب های جوشکاری در لبه های صفحات ماشین کاری می شوند تا از نفوذ جوش و کیفیت جوش اطمینان حاصل شود.

3. پیش خم شدن لبه: هر دو طرف ورق فولادی از قبل خم شده اند تا پس از شکل گیری ترک نخورد.

4. فرآیند شکل گیری (سه روش اصلی)

- شکل دهی JCOE: مهر زنی گام به گام نوع J، نوع C و O به صورت متوالی تکمیل می شود، مناسب برای لوله های با قطر 406-1626 میلی متر و ضخامت دیواره 6-40 میلی متر، که مقرون به صرفه و کیفیت پایدار را ارائه می دهد.

- UOE Forming: ابتدا مهر زنی U شکل، سپس اتصال درز O شکل و در نهایت انبساط قطری مکانیکی. این منجر به گردی ابعادی و دقت مطلوب می شود و به طور گسترده در پروژه های کلیدی مانند خطوط تنه فشار قوی، عبور از رودخانه و عملیات در اعماق دریا استفاده می شود. مشخصات نماینده: درجه فولاد X80، قطر خارجی 1422 میلی متر × ضخامت دیوار 32.1 میلی متر.

- RBE Roll Forming: رول شکل دهی پیوسته برای لوله های با قطر کوچک و متوسط ​​مناسب است که هم محصولات استاندارد و هم با دیواره ضخیم را در خود جای می دهد و کارایی تولید فوق العاده ای را ارائه می دهد.

5. عملیات جوشکاری: از جوشکاری زیر آب دو طرفه چند سیم (معمولاً جوشکاری چهار سیم) استفاده می شود. جریان جوش 800-1200 آمپر، ولتاژ 28-36 ولت و سرعت جوش 0.8-1.2 متر در دقیقه است. تمام جوش ها تحت تشخیص عیوب 100% اولتراسونیک (UT) + رادیوگرافی (RT) برای رفع عیوب مانند ترک ها و همجوشی ناقص هستند.

6. پس از درمان

- عملیات حرارتی: درمان های نرمال و تلطیف تنش باقیمانده در لوله را از بین می برد و چقرمگی کلی را بهبود می بخشد.

- تکمیل: صاف کردن، برش، پخ زدن و تأیید تمام بعدی.

- تست هیدرواستاتیک: تست فشار استاندارد (10 مگاپاسکال، 30 دقیقه) برای اطمینان از عدم نشتی.

- حفاظت در برابر خوردگی: ضد خوردگی 3PE، پوشش پودری اپوکسی، گالوانیزه گرم و غیره، مناسب برای محیط های مدفون و خورنده.

جوشکاری با مقاومت فرکانس بالا (ERW): فرآیند تولید کمکی

این فرآیند عمدتاً برای تولید لوله های با قطر کوچک و متوسط، قابل استفاده در قطرهای 20-610 میلی متر و ضخامت دیواره های 1.2-12.7 میلی متر استفاده می شود. راندمان تولید بالا، هزینه های قابل کنترل، جوش های مداوم و یکنواخت، عیوب کمتر و عملکرد عالی آب بندی را ارائه می دهد.

مزایای اصلی عملکرد

1. استحکام بالا و مقاومت در برابر فشار بالا

لوله فولادی جوش داده شده طولی دیوار ضخیم، با تکیه بر ساختار دیواره ضخیم و مواد اولیه با کیفیت بالا، دارای استحکام تسلیم کمتر از 235 مگاپاسکال است و درجه فولاد X80 به 555 مگاپاسکال می رسد. دارای محدوده فشار 10 تا 30 مگاپاسکال است که مقاومت بسیار خوبی در برابر ضربه و تغییر شکل نشان می دهد و نیازهای کاربردهای پرفشار و سنگین را برآورده می کند.

2. کیفیت جوش پایدار و قابل اعتماد

جوشکاری زیردریایی دو طرفه با ضریب جوش 1.0 به نفوذ عمیق دست می یابد. جوشکاری با مقاومت فرکانس بالا آب بندی عالی را فراهم می کند. هر دو فرآیند برای انتقال مواد قابل اشتعال و مواد منفجره مناسب هستند.

3. دقت ابعادی بالا

انحراف قطر خارجی ≤ ± 1٪ از قطر لوله، انحراف ضخامت دیوار ≤ ± 12.5٪ از ضخامت دیوار، بیضوی ≤ 0.5٪ از قطر لوله. عملکرد گرد و صاف بودن آن نسبت به لوله های مارپیچی جوش داده شده برتر است و در نتیجه سازگاری بیشتری برای نصب در محل دارد.

4. مزیت هزینه کلی قابل توجه

برای محصولات با مشخصات بزرگ با قطر ≥325 میلی متر، راندمان تولید به مراتب بالاتر از لوله های فولادی بدون درز است و هزینه های کلی را 30 تا 50 درصد کاهش می دهد. در مقایسه با لوله های مارپیچ جوش داده شده، دارای استحکام محوری بالاتر، درزهای جوش کوتاه تر و خطر نقص کمتر است، که آن را به انتخاب ارجح برای خطوط انتقال مسافت طولانی تبدیل می کند.

5. طیف گسترده ای از شرایط عملیاتی

این می تواند محیط های مختلف از -40 تا 450 درجه را تحمل کند، در حالی که دارای مقاومت عالی در برابر خستگی و خوردگی است، که آن را برای محیط های مختلف سخت مانند دریاهای عمیق، یخ های دائمی و خوردگی شیمیایی مناسب می کند.

حوزه های کاربردی اصلی

1. حمل و نقل نفت و گاز: خطوط لوله فشار بالا برای نفت و گاز طبیعی، شبکه های خط لوله گاز فشار قوی شهری (استفاده اصلی از گریدهای فولادی X70 و X80)

2. انرژی برق: خطوط لوله آب در گردش نیروگاه، خطوط لوله گوگردزدایی، خطوط لوله انتقال زغال سنگ پودر شده، سربرگ های دیگ بخار نیروگاه حرارتی، لوله های فولادی تحت فشار نیروگاه برق آبی

3. پالایش شیمیایی: خطوط لوله فرآیند با دمای بالا و فشار بالا، خطوط لوله انتقال مواد قابل اشتعال و انفجار، خطوط لوله تصفیه فاضلاب

4. سازه‌های فولادی ساختمان: لوله‌های پایه شمع باربر پل، ستون‌های ساختمانی بزرگ، پوشش‌های فولادی پایه شمع، پوشش‌های حفاظ تونل

5. مهندسی دریایی: ژاکت های سکوی دریایی، خطوط لوله زیردریایی، پایه های شمع بندر و اسکله

6. مهندسی شهرداری: شبکه های لوله گرمایش فشار بالا، پروژه های تامین آب و زهکشی و انحراف آب در مقیاس بزرگ، خطوط لوله ساختار گالری لوله یکپارچه

مورد واقعی: پروژه تونل زنی سپر رودخانه یانگ تسه

Zhongtian درجه X80، Φ1422×32.1 میلی‌متر UOE را برای پروژه کلیدی خط لوله گاز غرب به شرق - پروژه تونل‌سازی سپر رودخانه یانگ تسه، لوله‌های فولادی جوش داده شده طولی با دیواره ضخیم جوش داده شده با قوس غوطه‌وری دو طرفه ارائه کرد. این پروژه که در یک منطقه زمین شناسی پیچیده واقع شده است، به لوله هایی با مقاومت فشار بالا و طول تک تکه تا 18 متر نیاز داشت (مشخصات دیوار فوق العاده بلند و فوق العاده ضخیم). همه محصولات تحت مجموعه کاملی از تست‌های اولتراسونیک، رادیوگرافی و هیدرواستاتیک قرار گرفتند، با نرخ عبور تشخیص عیب جوش 99.8%. این پروژه به طور کامل پایداری و قابلیت اطمینان لوله‌های Zhongtian را در پروژه‌های بزرگ مسافت طولانی، پرفشار و عبوری از رودخانه تأیید کرد.

استانداردهای کنترل کیفیت و تست

1. آزمایش غیر مخرب: 100٪ از جوش ها تحت آزمایش اولتراسونیک + رادیوگرافی قرار گرفتند، قادر به تشخیص عیوب با قطر معادل 2 میلی متر، کنترل دقیق ترک ها، عدم همجوشی و موارد دیگر.

2. آزمایش خواص مکانیکی: آزمون‌های کششی، ضربه‌ای در دمای پایین (انرژی ضربه‌ای 20- درجه سانتی‌گراد ≥34 ژول)، خمش، و آزمایش‌های مسطح دسته به دسته انجام شد.

3. بازرسی ابعادی: قطر خارجی، ضخامت دیواره، بیضی، صافی و ابعاد اریب برای هر لوله بررسی شد.

4. تست هیدرواستاتیک: تست فشار به شدت مطابق با استانداردهای صنعت انجام شد. اگر نشتی یا تغییر شکل پلاستیکی وجود نداشته باشد، لوله‌ها واجد شرایط در نظر گرفته می‌شوند.

سوالات متداول

Q1: چگونه می توان بین لوله فولادی جوش داده شده طولی دیوار ضخیم و لوله جوش داده شده درز مستقیم دیوار نازک تشخیص داد؟

A: صنعت از ضخامت دیواره به عنوان معیار اصلی طبقه بندی استفاده می کند: لوله هایی با ضخامت دیواره ≥ 8 میلی متر لوله های جوش داده شده با دیواره ضخیم هستند، با لوله های ≥ 25 میلی متری لوله های جوشی با دیواره فوق العاده ضخیم که بیشتر در شرایط فشار بالا و بار سنگین استفاده می شود. لوله‌های با ضخامت دیواره کمتر از 8 میلی‌متر، لوله‌های جوشی با دیواره نازک هستند که عموماً برای انتقال سیالات کم فشار و ساخت سازه‌ای معمولی، با مقاومت و مقاومت نسبتاً پایین‌تر استفاده می‌شوند.

Q2: چرا لوله های جوش داده شده قوس دار مستغرق درز مستقیم نسبت به لوله های مارپیچی برای پروژه های خطوط تنه با ولتاژ بالا ترجیح داده می شود؟

الف: لوله جوش داده شده با قوس زیردریایی درز مستقیم فقط یک درز جوش کوتاه دارد که منجر به استحکام محوری بالاتر و گردی پایدارتر و کیفیت کلی می شود. در حالی که لوله جوش مارپیچی دارای درز جوش طولانی تری است که منجر به احتمال بیشتر عیوب می شود و فقط برای شرایط فشار متوسط ​​و کم و پروژه های سازه ای معمولی مناسب است. بنابراین، لوله های جوش داده شده با درز مستقیم برای خطوط تنه با ولتاژ بالا ترجیح داده می شود.

Q3: لوله فولادی جوش داده شده طولی دیوار ضخیم Zhongtian دارای چه شرایط معتبری است؟

پاسخ: محصولات ما به شدت از استانداردهای اصلی داخلی و بین المللی مانند API 5L، GB/T 9711 و ASTM A53 پیروی می کنند و همچنین دارای گواهینامه های مربوطه مانند CE و ISO هستند. به عنوان یک تامین کننده و تولید کننده قانونی در چین، امکانات تولید ما به طور کامل سیستم مدیریت کیفیت EEAT 2.0 را اجرا می کند و محصولات ما دارای شرایط کامل هستند و نیازهای دسترسی پروژه های مختلف مهندسی بین المللی را برآورده می کنند.
