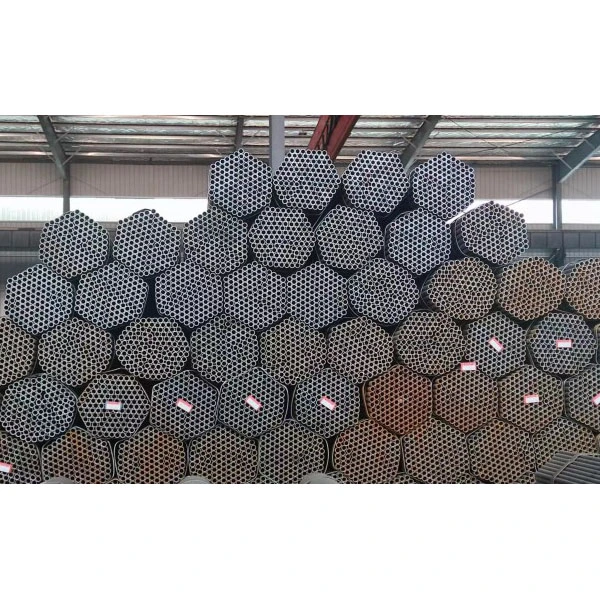

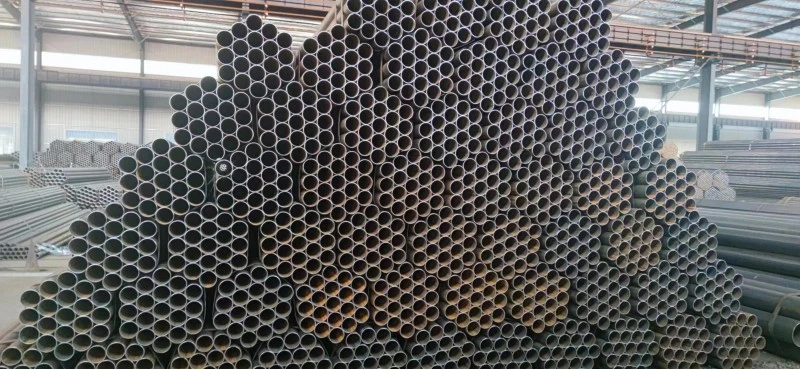

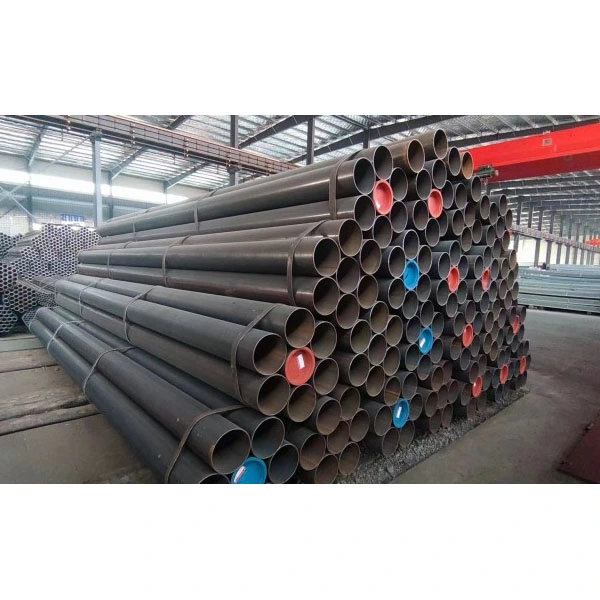

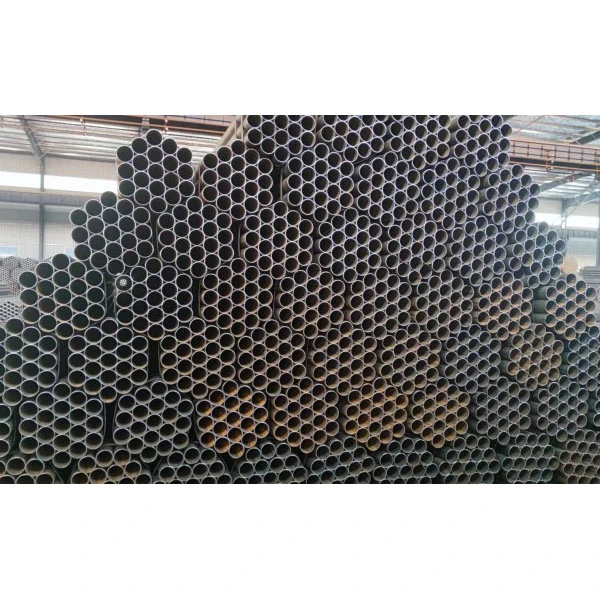

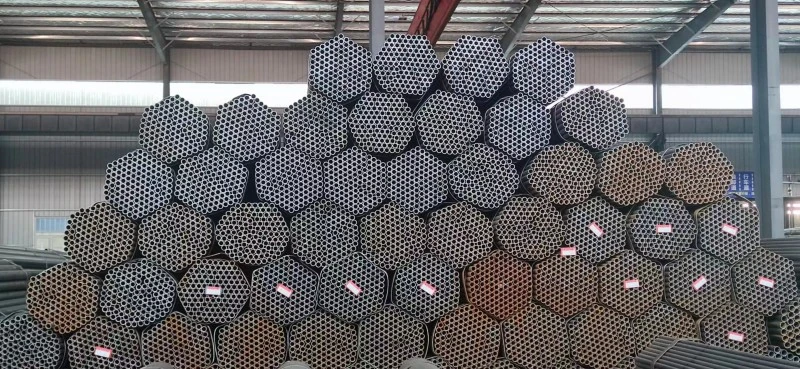

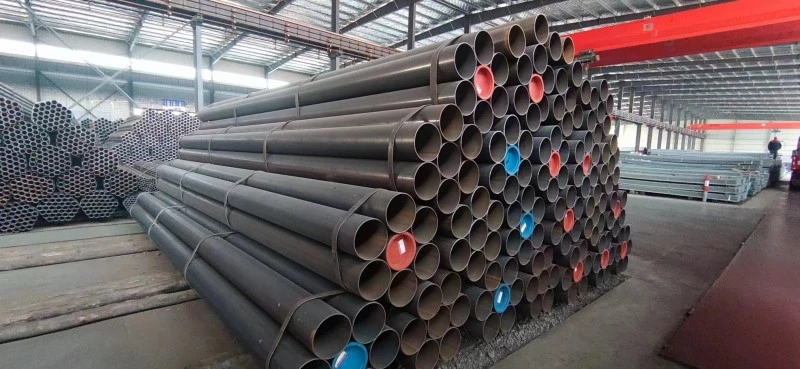

لوله فولادی جوشی طولی دیوار نازک

لوله فولادی جوش داده شده طولی دیوار نازک Zhongtian یک لوله فولادی سبک وزن است که از فولاد نواری یا صفحه فولادی به عنوان ماده پایه ساخته شده است، نورد شده و سپس در امتداد یک جوش طولی واحد جوش داده می شود.

- ضخامت دیوار: 1.0-6 میلی متر

- قطر بیرونی: Φ20–Φ610 میلی متر (مشخصات رایج Φ33–Φ426 میلی متر)

- طول استاندارد: 6 متر، 12 متر، طول های سفارشی نیز موجود است

- فرآیند هسته: جوشکاری با مقاومت فرکانس بالا (ERW/HFW)

- استانداردها: GB/T 3091-2025، GB/T 13793-2016، ASTM A53

مواد متداول و خواص مکانیکی

لوله فولادی جوش داده شده طولی دیوار نازک از فولاد کربنی با کیفیت بالا ساخته شده است که استحکام ساختاری و عملکرد پردازش را متعادل می کند:

1 Q195: قدرت تسلیم ≥ 195 مگاپاسکال، مناسب برای داربست، نرده محافظ و خطوط لوله آب کم فشار

2 Q215A/B: قدرت تسلیم ≥ 215 مگاپاسکال، عمدتاً برای حمل و نقل سیال و لوله های ساختاری عمومی استفاده می شود

3 Q235B: قدرت تسلیم ≥ 235 مگاپاسکال، همه کاره ترین، به طور گسترده در ساخت و ساز، تامین آب و زهکشی، و کاربردهای انتقال گاز استفاده می شود.

4 Q355B: قدرت تسلیم ≥ 355 مگاپاسکال، مناسب برای سازه های باربر و تولید تجهیزات مکانیکی.

فرآیند تولید

به عنوان یک تولید کننده حرفه ای، Zhongtian یک فرآیند تولید دقیق کاملاً خودکار را اتخاذ می کند:

1. Uncoiling → Leveling → Edge Trimming

2. فرآیند شکل دهی: مجهز به 7 تا 9 مجموعه غلتک گرادیان که به تدریج غلت می زند و شکل می گیرد تا از مشکلات تمرکز استرس جلوگیری شود.

3. جوشکاری با فرکانس بالا: فرکانس کاری 100-500 کیلوهرتز، لبه خالی لوله فوراً تا دمای 1300-1500 درجه سانتیگراد گرم می شود تا ذوب شود و سپس پیوند متالورژیکی توسط غلتک های اکستروژن تکمیل می شود. جوشکاری به فلز پرکننده نیاز ندارد.

4. حذف مهره جوش ← بازپخت با فرکانس متوسط ​​برای کاهش استرس ← اندازه و صاف کردن

5. برش به طول → تست عملکرد → درمان ضد خوردگی → بسته بندی محصول نهایی

- سرعت جوش: 20 تا 30 متر در دقیقه، تا 60 متر در دقیقه

- استحکام جوش: کمتر از 90 درصد استحکام ماده پایه نباشد

- تحمل ابعاد: خطای قطر خارجی ± 0.5 میلی متر، یکنواختی ضخامت دیوار ≥98٪

مزایای اصلی

1. سبک و مقرون به صرفه: 20 تا 30 درصد سبک‌تر از لوله‌های فولادی بدون درز با مشخصات مشابه، هزینه‌های کلی را 15 تا 25 درصد کاهش می‌دهد.

2. ابعاد دقیق: سطح لوله صاف، کنترل تحمل دقیق، عملکرد عالی خمش سرد و جوشکاری، و نصب راحت.

3. ظرفیت تولید بالا: سرعت جوشکاری سریع، با تکیه بر ظرفیت تولید در مقیاس بزرگ کارخانه، امکان عرضه سریع و حجم زیادی را فراهم می کند.

4. جوش های پایدار: توزیع تنش ساده در یک درز مستقیم، کمتر مستعد برهم نهی تنش، و در نتیجه مقاومت در برابر خستگی بهتر است.

سیستم کنترل کیفیت

آزمایش دقیق در کل فرآیند برای اطمینان از ایمنی محصول:

- تست هیدرواستاتیک کامل: فشار تست 2.5 مگاپاسکال، نگه داشتن فشار به مدت 1 دقیقه بدون نشتی

- تست غیر مخرب: تست جریان گردابی و پوشش تست اولتراسونیک

- تست مکانیکی: انجام آزمایش های متعدد از جمله صاف کردن، شعله ور شدن و تست کشش

- قابلیت ردیابی کامل: حفظ گزارشات مواد، شماره دسته کوره و سوابق تولید دسته ای.

حوزه های کاربردی اصلی

لوله های فولادی جوش داده شده با دیوار نازک برای حمل و نقل سیالات کم فشار و کاربردهای ساختاری سبک مناسب هستند:

1. ساخت و ساز ساختمان: تیرها و ستون های سازه فولادی، داربست، تکیه گاه های دیوار پرده، نرده ها

2. مهندسی شهرداری: خطوط لوله تامین آب و زهکشی، انتقال گاز کم فشار، لوله های اسپرینکلر آتش نشانی

3. کشاورزی و حفاظت از آب: خطوط لوله آبیاری، لوله های پمپ چاه عمیق، خطوط لوله تصفیه آب

4. ماشین آلات و صنعت سبک: غلطک نوار نقاله، محفظه موتور، لوله مبلمان، تجهیزات تناسب اندام

5. قدرت و ارتباطات: لوله های محافظ کابل، لوله های مجرا، پشتیبانی از سینی کابل

مورد کاربردی دنیای واقعی

پروژه مجتمع تجاری بزرگ در شانگهای (2024)

الزامات پروژه: 12000 متر لوله Φ48×3.0 میلی متر Q235B برای استفاده به عنوان داربست و لوله های نگهدارنده دیوار پرده مطابق با استاندارد GB/T 3091 خریداری کنید. لوله ها باید سبک وزن، دقیق ابعاد و گالوانیزه گرم برای محافظت در برابر خوردگی باشند.

راه حل Zhongtian: استفاده از فناوری جوشکاری با مقاومت فرکانس بالا برای تولید لوله های فولادی جوش داده شده با دیوار نازک با ضخامت پوشش روی حداقل 30 میکرومتر.

جلوه های کاربردی

1. در مقایسه با لوله های فولادی بدون درز، هزینه های خرید کلی 22٪ کاهش می یابد.

2. تحمل قطر بیرونی در ± 0.3 میلی متر کنترل می شود، که منجر به صفر شدن محصولات ناسازگار در طول پذیرش در محل می شود.

3. انتهای لوله استاندارد شده راندمان نصب را تا 30% بهبود می بخشد.

4. در پنج سال پس از راه اندازی، لوله ها هیچ نشانه ای از زنگ زدگی، تغییر شکل یا آسیب جوش نشان نداده اند.

سوالات متداول

Q1: لوله های فولادی جوش داده شده درز مستقیم جدار نازک Zhongtian چه فشاری را می توانند تحمل کنند؟

پاسخ: این محصول برای فشارهای ≤2.5 مگاپاسکال طراحی شده است که نیازهای تامین آب، تامین گاز، تامین هوای فشرده و کاربردهای ساختاری معمولی را برآورده می کند. برای کاربردهای فشار بالا یا دمای بیش از 450 درجه سانتیگراد توصیه نمی شود.

Q2: Zhongtian چگونه کیفیت و قابلیت اطمینان جوش را تضمین می کند؟

A: ما از جوشکاری با مقاومت فرکانس بالا استفاده می کنیم و تمام پارامترهای فرآیند را به شدت کنترل می کنیم و به استحکام جوش بیش از 90٪ از مواد پایه دست می یابیم. تمام محصولات نهایی تحت آزمایش 100٪ هیدرواستاتیک و همچنین آزمایش جریان گردابی و آزمایش غیر مخرب اولتراسونیک قرار می گیرند و فقط آنهایی که قبول می شوند ارسال می شوند.

Q3: زمان های تحویل استاندارد و خدمات سفارشی سازی برای محصولات ما چیست؟

پاسخ: برای مشخصات استاندارد 6 متری و 12 متری، زمان تحویل 7 تا 10 روز است. طول سفارشی از 1 تا 18 متر در صورت درخواست در دسترس است. ما همچنین گالوانیزه گرم، پوشش اپوکسی برای محافظت در برابر خوردگی، و خدمات پردازش انتهای لوله مانند رزوه کاری، رزوه کاری و ساخت فلنج را ارائه می دهیم. ما سفارشات آزمایشی کوچک و سفارشات عمده را می پذیریم.
