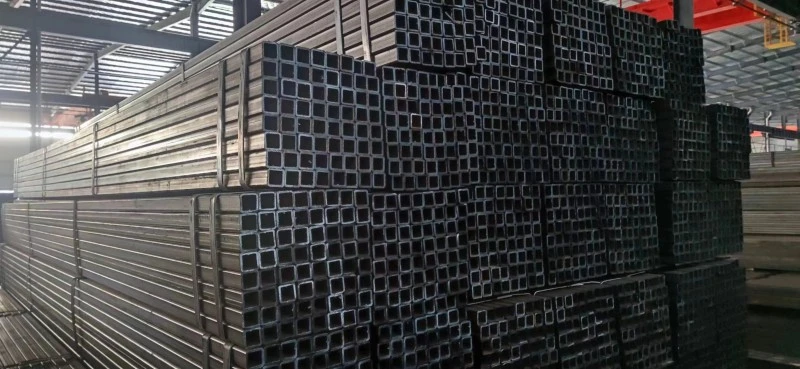

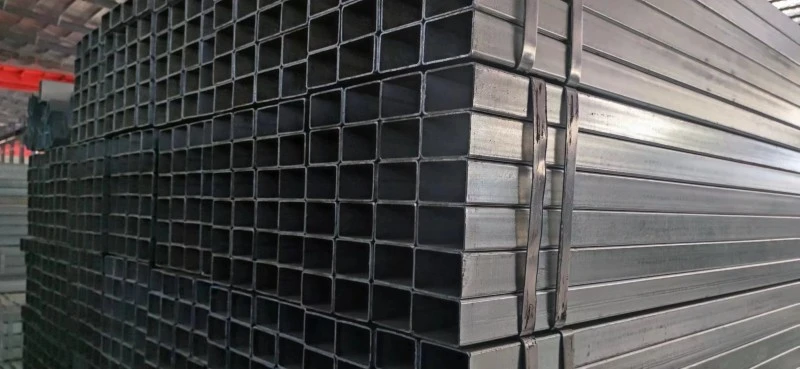

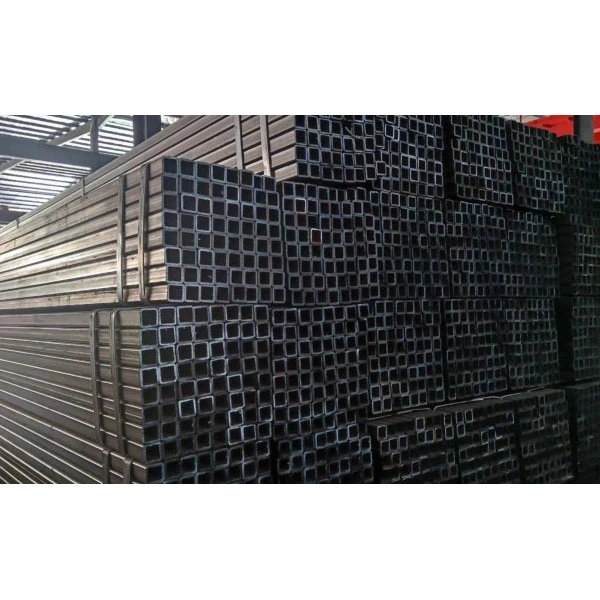

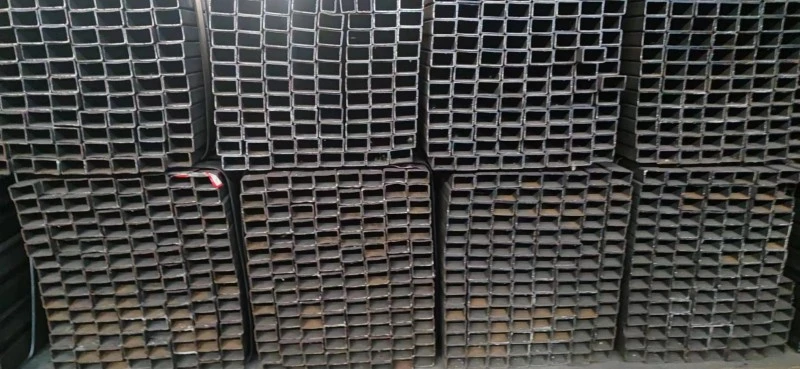

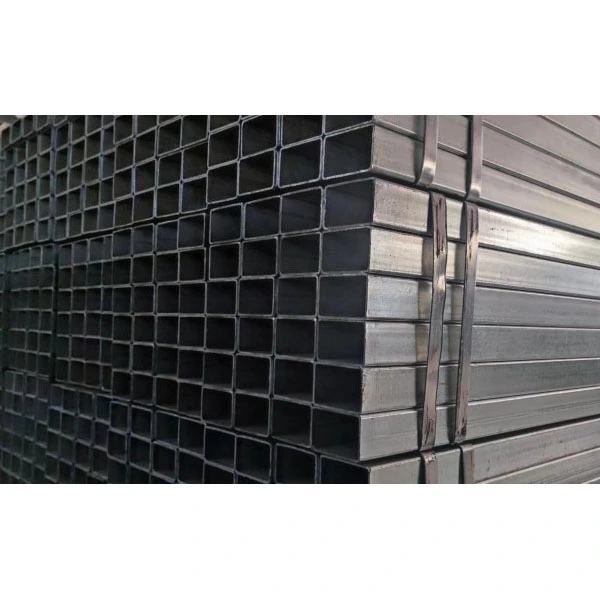

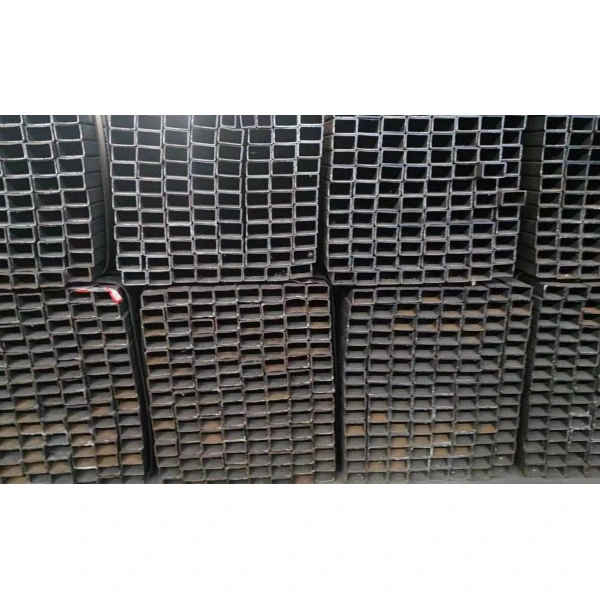

لوله فولادی مستطیلی و مربعی

لوله های فولادی مستطیلی و مربعی ZHONGTIAN که عمدتاً با استفاده از فرآیندهای خمشی سرد و جوشکاری فرکانس بالا تولید می شوند، پروفیل های ساختاری با عملکرد جامع عالی هستند. این محصولات با استفاده از فرآیندهای تولید استاندارد و یک سیستم کنترل کیفیت دقیق، طیف گسترده ای از مشخصات، استحکام عالی، نصب آسان و مقرون به صرفه بودن را ارائه می دهند. به عنوان یک تامین کننده جامع که تحقیق و توسعه، تولید و فروش را ادغام می کند، ZHONGTIAN، مستقر در چین، با قابلیت های کارخانه حرفه ای خود به مشتریان جهانی خدمت می کند. محصولات آن به طور گسترده ای در ساخت و ساز، مهندسی شهری، ماشین آلات، فتوولتائیک و سایر صنایع استفاده می شود و راه حل های مواد قابل اعتماد برای پروژه های مهندسی مختلف ارائه می دهد.

تعاریف و مشخصات اولیه

1. تعاریف محصول

- لوله مربع: مقطع مربع با طول هر چهار ضلع مساوی (مثلاً 20×20 میلی متر).

- لوله مستطیلی: مقطع مستطیلی با طول ضلع نابرابر (به عنوان مثال، 20×30 میلی متر).

- طبقه بندی فرآیند: لوله های جوش داده شده با فرکانس بالا خمیده سرد (بازار اصلی)، لوله های مربع و مستطیل بدون درز، لوله های مربع و مستطیل نورد گرم.

2. محدوده اندازه استاندارد

- لوله مربع: 20×20 میلی متر × 500×500 میلی متر

- لوله مستطیلی: 30 × 50 میلی متر × 200 × 400 میلی متر

- ضخامت دیوار: 0.8 میلی متر تا 20 میلی متر (لوله های دیواره ضخیم ≥6 میلی متر)

- طول استاندارد: 6 متر، 9 متر، 12 متر؛ طول سفارشی در صورت درخواست در دسترس است.

3. مواد معمول استفاده می شود

- Q235B: فولاد کربنی همه منظوره، مناسب برای سازه های ساختمانی، تکیه گاه های مختلف و نرده های محافظ.

- Q355B/C/D/E: فولاد کم آلیاژ با استحکام بالا، عمدتاً در تیرها و ستون‌های سازه‌های فولادی، قاب‌های باربر و کارخانه‌های صنعتی استفاده می‌شود.

- فولاد 20# و 45#: مناسب برای ماشینکاری، بوشینگ، قاب تجهیزات و غیره.

- فولاد گالوانیزه: موجود در انواع گالوانیزه گرم و گالوانیزه سرد، مقاومت در برابر خوردگی عالی و مناسب برای تاسیسات بیرونی و براکت های فتوولتائیک.

4. استانداردهای اجرا شده

- مقاطع فولادی GB/T 6728-2017 با شکل سرد (بیشترین استفاده)

- لوله های فولادی مخصوص شکل سرد GB/T 3094

- استانداردهای مربوطه GB/T 17239، GB/T 19418 برای لوله های مربع و مستطیل جوش داده شده

- محصولات گالوانیزه: GB/T 13912, GB/T 2518

فرآیند تولید

1. لوله های مربعی و مستطیلی جوش داده شده با فرکانس بالا (فرایند اصلی)

- مواد اولیه: نوار فولادی نورد گرم / نورد سرد

- جریان تولید: بازکردن ← تسطیح ← برش ← خمش سرد در لوله های گرد ← جوشکاری با مقاومت فرکانس بالا ← برداشتن مهره های جوش ← تبدیل لوله های گرد به مربع/مستطیل ← شکل دهی و تکمیل ← برش به طول ← صاف کردن ← بازرسی کیفی → بازرسی و بازرسی کیفی →

- ویژگی های محصول: دقت ابعادی بالا، سطح صاف، راندمان تولید بالا و قیمت مقرون به صرفه.

2. لوله های مربعی و مستطیلی بدون درز

از لوله های گرد بدون درز از طریق کشش سرد و اکستروژن، بدون درز جوش بر روی دیواره لوله، تشکیل شده است، مقاومت فشار عالی و استحکام کلی را نشان می دهد. این محصولات عمدتاً در تجهیزات فشار بالا، ماشین‌آلات دقیق و سازه‌های باربر ویژه استفاده می‌شوند و نسبتاً گران هستند.

3. لوله های فولادی مستطیلی و مربعی نورد گرم

اینها مستقیماً با استفاده از فرآیند نورد گرم شکل می‌گیرند، که عمدتاً محصولاتی با اندازه بزرگ و دیواره ضخیم تولید می‌کنند. فولاد دارای استحکام بالا و تنش پسماند کم است که آن را به یک ماده ترجیحی برای مهندسی سازه های فولادی سنگین تبدیل می کند.

مزایای اصلی عملکرد

1.سختی خمشی بالا و پایداری ساختاری عالی

ممان اینرسی زیاد، که منجر به مقاومت خمشی و پیچشی عالی می شود. برای وزن یکسان، عملکرد کلی آن نسبت به لوله های گرد برتری دارد و آن را برای تیرها، ستون ها و قاب های کلی ایده آل می کند.

2. مقطع منظم و نصب ساده

لوله مستقیم است و دارای لبه های تیز است که امکان جوش و پیچ و مهره آسان را فراهم می کند و با روش های ساخت مدولار سازگار است.

3. استفاده از فضای زیاد

ساختار زاویه‌ای امکان نصب نزدیک در برابر دیوارها و ستون‌ها را فراهم می‌کند و در نتیجه یک چیدمان فشرده و زیبایی‌شناختی ایجاد می‌کند که به طور موثر در فضا صرفه‌جویی می‌کند.

4. کیفیت سطح عالی و مقاومت در برابر خوردگی

مناسب برای رنگ آمیزی، گالوانیزه و پوشش پودری، می توان از آن برای مدت طولانی در فضای باز و در محیط های مرطوب استفاده کرد.

5. مشخصات کامل و تطبیق پذیری قوی

طیف محصولات همه چیز را از لوله های تزئینی سبک گرفته تا لوله های باربر سنگین را پوشش می دهد و می تواند جایگزین فولاد زاویه دار، فولاد کانالی و لوله های گرد معمولی شود و در نتیجه هزینه های استفاده کلی کمتر شود.

حوزه های کاربردی

1. سازه‌های فولادی ساختمان: تیرها و ستون‌های کارخانه، قاب‌های فولادی، ستون‌ها، پرلین سقف، تیرچه‌های دیوار پرده‌ای

2. مهندسی شهرداری: نرده های محافظ جاده، تیرهای چراغ خیابان، تکیه گاه های ترافیکی، نرده های پل، تکیه گاه های پشتیبانی شهری

3. ساخت ماشین آلات: قاب تجهیزات، پایه تجهیزات، میز کار، تکیه گاه نوار نقاله، سازه های جعبه

4. فتوولتائیک و انرژی های جدید: تکیه گاه های فتوولتائیک، قاب های کابینت ذخیره انرژی، اجزای ساختاری پشتیبانی کننده نیروی باد

5. مهندسی دکوراسیون: دیوارهای پرده ساختمان، پارتیشن های داخلی و خارجی، قفسه های نمایش تزئینی، قفسه های انبار

6. خودرو و تدارکات: چارچوب خودرو، قطعات شاسی خودرو، ساختار کانتینر

7. کشاورزی و گلخانه ها: قاب های گلخانه، سازه های پشتیبانی گلخانه

موارد کاربردی کاربردی

مطالعه موردی: پروژه نیروگاه فتوولتائیک در مقیاس بزرگ در شمال غربی چین

یک نیروگاه فتوولتائیک 50 مگاواتی در استان گانسو از لوله مستطیلی گالوانیزه داغ Zhongtian Q355B (120×80×4 میلی متر) برای ساخت سیستم پشتیبانی فتوولتائیک استفاده کرد.

- چالش‌های پروژه: منطقه محلی بادهای شدید و تغییرات شدید دما را تجربه می‌کند، که نیاز به ساختار پشتیبانی برای داشتن پایداری ساختاری استثنایی و مقاومت در برابر خوردگی دارد.

- راه حل: لوله های فولادی مستطیلی و مربعی دارای ضخامت لایه گالوانیزه 550 گرم بر متر مربع هستند که محافظت در برابر خوردگی فوق العاده ای را ارائه می دهند. مواد با استحکام بالا Q355B می توانند بارهای باد تا 25 متر در ثانیه را تحمل کنند و سطح مقطع مستطیلی آن امکان آرایش منطقی تر پانل های فتوولتائیک و استفاده کارآمدتر از فضا را فراهم می کند.

- نتایج پروژه: پروژه با موفقیت در سال 2025 تکمیل شد، بدون هیچ مشکل کیفی در کل فرآیند. ساختار پشتیبانی حتی در شرایط آب و هوایی شدید پایدار ماند و در مقایسه با راه‌حل‌های فولادی زاویه‌دار سنتی، هزینه‌های نگهداری بعدی تا 30 درصد کاهش یافت.

استانداردهای بازرسی کیفیت:

1. بازرسی ظاهری: سطح باید عاری از ترک، چین و فرورفتگی آشکار باشد. لبه ها و گوشه های لوله ها باید شفاف و منظم باشند.

2. بازرسی ابعادی: طول جانبی، ضخامت دیوار، عمودی بودن، صاف بودن و پیچش را بررسی کنید.

3. آزمایش عملکرد مکانیکی: آزمایش‌های کششی، خمشی، صاف کردن و ضربه را با توجه به نیاز مواد انجام دهید.

4. بازرسی جوش: لوله های جوشی با فرکانس بالا باید دارای جوش دست نخورده، عاری از ترک و جوش ناقص باشند.

5. بازرسی پوشش گالوانیزه: برای لوله های گالوانیزه، ضخامت و چسبندگی پوشش را بررسی کرده و آزمایش پاشش نمک را انجام دهید.

طبقه بندی محصول

1. بر اساس مواد: فولاد کربن معمولی، فولاد کم آلیاژ با استحکام بالا، لوله فولادی گالوانیزه، لوله فولادی ضد زنگ

2. بر اساس ضخامت دیوار: لوله با دیواره نازک (≤3 میلی متر)، لوله با دیواره متوسط، لوله با دیواره ضخیم (≥6 میلی متر)

3. با عملیات سطح: لوله سیاه (لوله برهنه)، لوله گالوانیزه گرم، لوله گالوانیزه سرد، لوله رنگ شده، لوله با پوشش پودری

4. با فرآیند تولید: لوله جوشی فرکانس بالا، لوله بدون درز، لوله نورد گرم

مقایسه محصولات مشابه

1. لوله مستطیلی و مربعی در مقابل لوله گرد

- لوله مستطیلی و مربعی: سفتی خمشی بالا، نصب راحت، استفاده از فضای زیاد

- لوله گرد: عملکرد پیچشی فوق العاده، مناسب تر برای حمل و نقل سیال، مقاومت کمتر در برابر باد

2. لوله مستطیلی و مربعی در مقابل فولاد کانالی / فولادی زاویه ای

- لوله مستطیلی و مربعی: سطح مقطع بسته، سختی بالا، مقاومت پیچشی قوی، به راحتی تغییر شکل نمی‌یابد، ظاهری مرتب و زیبا

- فولاد کانالی / فولاد زاویه ای: سطح مقطع باز، سختی کلی ضعیف تر، پیچ خوردگی و تغییر شکل آسان، مقاومت ضعیف در برابر زنگ زدگی

سوالات متداول

Q1: فولاد مستطیلی و مربع چیست؟ لوله؟

پاسخ: لوله های فولادی مربع و مستطیل، مواد فولادی توخالی با سطح مقطع مربع یا مستطیل هستند که به لوله های مربع یا لوله های مستطیلی نیز معروف هستند. محصولات عمدتاً با استفاده از خمش سرد و فرآیندهای جوشکاری فرکانس بالا تولید می شوند، اما انواع بدون درز و نورد گرم نیز موجود است. آنها به طور گسترده ای در ساخت و ساز سازه، ساخت پشتیبانی، مهندسی باربری و دکوراسیون استفاده می شوند.

Q2: تفاوت بین لوله های مربع و مستطیل چیست؟

پاسخ: لوله‌های مربعی دارای چهار ضلع با طول مساوی (مثلاً 100×100 میلی‌متر) هستند که منجر به توزیع یکنواخت تنش در همه جهات می‌شود. لوله‌های مستطیلی دارای طول‌های جانبی نابرابر (مثلاً 100×50 میلی‌متر) هستند که امکان انتخاب انعطاف‌پذیر بر اساس جهت تنش و سازگاری با الزامات مختلف باربری را فراهم می‌کند.

Q3: چگونه لوله های دیواره نازک، دیواره متوسط ​​و دیواره ضخیم را تشخیص دهیم؟

A: طبقه بندی استاندارد صنعت به شرح زیر است:

- لوله های جدار نازک: ضخامت دیوار ≤ 3 میلی متر، بیشتر برای طرح های تزئینی و تکیه گاه های سبک استفاده می شود.

- لوله های دیواره متوسط: ضخامت دیواره 3-6 میلی متر، برای کاربردهای ساختاری عمومی استفاده می شود.

- لوله های دیواره ضخیم: ضخامت دیوار ≥ 6 میلی متر، مناسب برای تیرها و ستون های باربر و سازه های پشتیبانی سنگین.
