چه چیزی باعث می‌شود که لوله‌های فولادی جوشی طولی دیوار ضخیم برای پروژه‌های صنعتی قابل اعتماد قابل اعتماد باشند؟

1. درک لوله های فولادی جوش داده شده طولی دیوار ضخیم

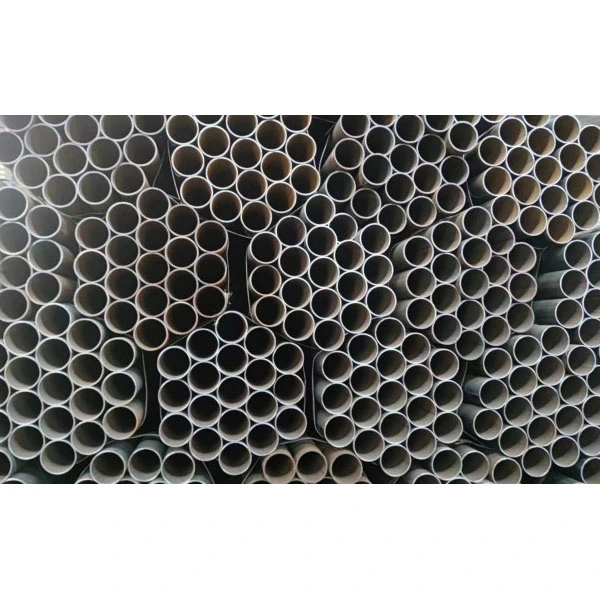

لوله فولادی جوشی طولی دیواره ضخیم یک محصول فولادی لوله ای است که با شکل دادن صفحه یا نوار فولادی به شکل استوانه ای و اتصال لبه ها در طول لوله تولید می شود. مشخصه های تعیین کننده آن یک درز جوشی طولی و ضخامت دیواره است که برای برآوردن الزامات مکانیکی، ساختاری یا خدماتی خاص انتخاب شده است.

برخلاف لوله‌های دیواره نازک که برای کاربردهای سبک‌تر استفاده می‌شود، محصولات دیوار ضخیم می‌توانند سطح مقطع بیشتری از فولاد را با توجه به درجه مواد انتخابی، هندسه، کیفیت ساخت و شرایط طراحی فراهم کنند. آنها اغلب برای سیستم های صنعتی، مجموعه های بزرگ ساختاری و زیرساخت های مهندسی شده در نظر گرفته می شوند.

هیچ آستانه ضخامت دیواری وجود ندارد که هر لوله دیوار ضخیم را در تمام استانداردها و صنایع تعریف کند. طبقه بندی صحیح به مشخصات محصول قابل اجرا و الزامات پروژه بستگی دارد. بنابراین خریداران باید هنگام تهیه سفارش از تکیه بر کلمه "ضخیم" خودداری کنند.

برای خرید بین‌المللی، تمایز بین لوله‌های جوشی طولی، لوله‌های جوشی مارپیچی و لوله‌های بدون درز نیز مهم است. هر محصول دارای ویژگی های ساخت و الزامات صلاحیت خاص خود است. مناسب ترین گزینه به محاسبات مهندسی، در دسترس بودن، هزینه و استاندارد حاکم بستگی دارد تا به این فرض کلی که یک نوع همیشه برتر است.

2. مزایای کلیدی برای کاربردهای صنعتی

2.1 استحکام بخش بیشتر

دیواره لوله ضخیم تر معمولاً فولاد بیشتری را در سطح مقطع ایجاد می کند و می تواند مقاومت در برابر بارهای خاص را بهبود بخشد. بسته به طرح، این ممکن است بارهای سازه ای بالاتر را تحمل کند، مقاومت در برابر آسیب های موضعی را بهبود بخشد، یا مواد اضافی را برای از دست دادن دیوار پیش بینی شده فراهم کند.

با این حال، ضخامت اضافی به طور خودکار عملکرد ایمن را تحت فشار داخلی تضمین نمی کند. ظرفیت فشار همچنین به قطر خارجی، خواص مواد، کیفیت جوش، دما، مجاز خوردگی، کد طراحی و تحمل‌های ساخت بستگی دارد. یک مهندس واجد شرایط باید ضخامت دیوار مورد نیاز را برای کاربردهای حاوی فشار تعیین کند.

2.2 تولید کارآمد برای نیازهای قطر بزرگ

لوله فولادی جوشی طولی را می توان از ورق فولادی با استفاده از فرآیندهای شکل دهی و جوشکاری مناسب تولید کرد. هنگامی که یک پروژه به ترکیب خاصی از قطر، ضخامت دیوار، درجه مواد و طول نیاز دارد، این انعطاف‌پذیری را فراهم می‌کند.

برای سفارشات با قطر بزرگ یا سفارشات تخصصی، تولید مبتنی بر صفحه می تواند جایگزینی عملی برای سایر مسیرهای تولید ارائه دهد. هزینه واقعی و زمان تحویل به در دسترس بودن مواد، ظرفیت شکل گیری، محدوده بازرسی، مقدار سفارش و الزامات تحویل بستگی دارد.

2.3 سازگاری با مشخصات پروژه

پروژه های صنعتی به ندرت نیازهای یکسانی دارند. یک پیمانکار زیرساخت آب ممکن است حفاظت در برابر خوردگی و راندمان نصب را در اولویت قرار دهد، در حالی که یک پروژه انرژی ممکن است تاکید بیشتری بر چقرمگی مواد، قابلیت ردیابی، بازرسی جوش و الزامات مربوط به فشار داشته باشد.

مشخصات تعریف شده به وضوح به تامین کنندگان اجازه می دهد تا مسیر تولید مناسب را ارزیابی کرده و محدودیت های بالقوه را قبل از شروع تولید شناسایی کنند. این امر به کاهش عدم تطابق ابعادی، ماشینکاری اضافی، کار مجدد در میدان و هزینه های غیرضروری کمک می کند.

2.4 پتانسیل برای قابلیت اطمینان خدمات طولانی مدت

عمر سرویس به تعامل بین کیفیت مواد، قوام ساخت، شرایط عملیاتی، نگهداری و قرار گرفتن در معرض محیط بستگی دارد. یک لوله به درستی مشخص شده با بازرسی و اقدامات حفاظتی مناسب می تواند از عملکرد طولانی مدت قابل اعتماد پشتیبانی کند.

برای محیط های خورنده، خریداران باید شیمی سیال، قرار گرفتن در معرض خارجی، دمای عملیاتی و نرخ خوردگی مورد انتظار را در نظر بگیرند. بسته به کاربرد ممکن است پوشش‌ها، آسترها، میزان خوردگی یا درجه‌های مواد مناسب‌تر لازم باشد.

3. لوله فولادی جوش داده شده طولی دیوار ضخیم چگونه ساخته می شود؟

کیفیت ساخت بر ثبات ابعادی، عملکرد مکانیکی و یکپارچگی درز طولی تأثیر می گذارد. اگرچه مسیرهای تولید بر اساس اندازه لوله و مشخصات محصول متفاوت است، مراحل اصلی به طور کلی شامل تأیید مواد، آماده سازی لبه، شکل دهی، جوشکاری، تصحیح ابعاد، بازرسی و تکمیل است.

3.1 آماده سازی و شکل دادن مواد

تولید با ورق یا نوار فولادی شروع می شود که نیازهای درجه و ابعاد مشخص شده را برآورده می کند. شناسایی مواد و بازرسی مناسب به تأیید اینکه ماده اولیه برای کاربرد مورد نظر مناسب است کمک می کند.

لبه ها برای پشتیبانی از هندسه اتصال و روش جوشکاری مورد نیاز آماده می شوند. سپس صفحه با استفاده از روش فرم دهی مناسب به شکل استوانه ای در می آید. برای برخی از کاربردهای خط لوله با قطر بزرگ، فرآیندهای JCOE یا UOE ممکن است مورد استفاده قرار گیرد، با توجه به قابلیت‌های سازنده و مشخصات محصول مورد نیاز.

دقت شکل‌دهی اهمیت دارد زیرا تراز ضعیف لبه‌ها، بیضی بودن بیش از حد، یا هندسه ناسازگار می‌تواند جوشکاری و نصب را پیچیده کند. شکل گیری کنترل شده و بررسی ابعاد به حفظ شکل مشخص شده قبل از تکمیل درز کمک می کند.

3.2 جوشکاری و تکمیل طولی

درزهای طولی ممکن است با استفاده از روش‌های مختلف جوشکاری، از جمله جوشکاری با قوس زیردریایی (SAW) یا جوشکاری با مقاومت الکتریکی (ERW)، در صورت مناسب بودن محصول و مشخصات، تولید شوند. این فرآیندها در هر برنامه ای قابل تعویض نیستند. روش ساخت باید با الزامات قابل اجرا مطابقت داشته باشد.

برای لوله‌های با قطر بزرگ و دیواره‌های سنگین، جوشکاری زیردریایی طولی یک مسیر تولید رایج است. بسته به فرآیند، جوشکاری ممکن است از داخل و خارج برای دستیابی به کیفیت اتصال مشخص شده انجام شود.

پس از جوشکاری، عملیات ممکن است شامل اندازه ابعادی، صاف کردن، آماده سازی انتهایی، عملیات حرارتی در صورت لزوم و بازرسی نهایی باشد. توالی دقیق با توجه به روش ساخت و مشخصات خرید متفاوت است.

4. کاربردهای صنعتی عمده

مناسب بودن لوله فولادی جوشی طولی دیواره ضخیم به نیازهای مهندسی هر پروژه بستگی دارد. زمینه های کاربردی رایج شامل موارد زیر است.

4.1 زیرساخت نفت، گاز و انرژی

لوله های فولادی جوش داده شده ممکن است در پروژه های زیرساختی خط لوله و انرژی واجد شرایط استفاده شود که در آن ابعاد مشخص، خواص مکانیکی، چقرمگی و الزامات بازرسی جوش برآورده می شود. خریداران باید استاندارد خط لوله قابل اجرا، درجه، سطح مشخصات محصول و شرایط خدمات را قبل از سفارش تأیید کنند.

4.2 سیستم های انتقال آب و سیالات صنعتی

لوله فولادی با قطر بزرگ می تواند از انتقال آب، گردش آب صنعتی و زیرساخت های مرتبط پشتیبانی کند. مشخصات باید به فشار طراحی، مشخصات سیال، روش اتصال، حفاظت در برابر خوردگی داخلی یا خارجی و شرایط مورد انتظار در هنگام نصب و بهره برداری بپردازد.

4.3 مهندسی سازه و ساخت و ساز سنگین

لوله های جوش داده شده با دیواره ضخیم ممکن است برای اعضای ساختاری لوله ای، مجموعه های پشتیبانی، پایه ها و سایر کاربردهای ساختمانی سنگین استفاده شود. تحمل ابعاد، محاسبات بار، مقاومت مواد، طراحی اتصال و الزامات ساخت باید با هم در نظر گرفته شوند.

4.4 کارخانه های صنعتی و تجهیزات تخصصی

تأسیسات تولیدی، کارخانه‌های فرآوری و پروژه‌های زیربنایی ممکن است به بخش‌های لوله با ابعاد غیر استاندارد یا خواص مکانیکی خاص نیاز داشته باشند. در این موارد، هماهنگی اولیه بین تیم مهندسی و تامین‌کننده می‌تواند به تایید قابلیت ساخت، محدوده بازرسی و امکان‌سنجی تحویل کمک کند.

5. نحوه انتخاب مواد و مشخصات مناسب

انتخاب لوله فولادی جوش داده شده طولی دیوار ضخیم به چیزی بیش از انتخاب بزرگترین ضخامت دیواره موجود نیاز دارد. مشخصات خرید به خوبی تعریف شده به تعادل عملکرد، قابلیت ساخت، هزینه و الزامات نصب کمک می کند.

5.1 درجه فولاد مورد نیاز را تأیید کنید

نمرات فولاد از نظر ترکیب شیمیایی، استحکام تسلیم، استحکام کششی، چقرمگی، جوش پذیری و سایر خواص متفاوت است. گریدهای فولاد کربنی ممکن است برای بسیاری از کاربردهای ساختاری یا صنعتی عمومی مناسب باشند، در حالی که گریدهای خط لوله ممکن است برای سیستم های حمل و نقل خاص مورد نیاز باشند.

نمرات از استانداردهای مختلف نباید به طور خودکار معادل تلقی شوند. استاندارد دقیق، درجه، شرایط تحویل، و هرگونه الزامات آزمایش اضافی را تأیید کنید. در مواردی که جوشکاری یا خدمات در دمای پایین درگیر است، الزامات مواد و روش مربوطه را با پرسنل فنی واجد شرایط بررسی کنید.

5.2 تعیین قطر و ضخامت دیوار

قطر بیرونی و ضخامت نامی دیوار بر وزن لوله، جابجایی، طراحی اتصال و عملکرد سازه تأثیر می گذارد. برای سرویس حاوی فشار، ضخامت مورد نیاز باید با استفاده از کد طراحی حاکم و شرایط عملیاتی واقعی تعیین شود.

خریداران همچنین باید ضخامت اسمی را از حداقل ضخامت قابل قبول تشخیص دهند. تلورانس‌های ساخت ممکن است بر ابعاد واقعی تحویل‌شده تأثیر بگذارد، بنابراین در سفارش خرید باید تلورانس‌های قابل‌اجرا و هر حداقل الزامات ویژه دیوار ذکر شود.

5.3 استاندارد ساخت صحیح را مشخص کنید

استانداردهایی مانند API 5L، ISO 3183، مشخصات ASTM، استانداردهای EN و استانداردهای ملی قابل اجرا محصولات و الزامات مختلف را پوشش می دهند. آنها باید بر اساس برنامه مورد نظر انتخاب شوند نه اینکه با هم به گونه ای فهرست شوند که گویی به طور جهانی قابل تعویض هستند.

استاندارد و نسخه دقیق مورد نیاز پروژه را تأیید کنید. الزامات تکمیلی برای آزمایش، مستندسازی، قابلیت ردیابی و پذیرش را در صورت لزوم درج کنید.

5.4 محیط خدمات را در نظر بگیرید

فشار عملیاتی، دما، محیط انتقال یافته، قرار گرفتن در معرض خارجی و شرایط نصب، همگی بر انتخاب محصول تأثیر می گذارند. برای محیط‌های تهاجمی، مشخصات ممکن است به حفاظت در برابر خوردگی، مقدار مجاز خوردگی، الزامات ویژه مواد یا آزمایش‌های اضافی نیاز داشته باشد.

5.5 تعادل قیمت اولیه و کل هزینه پروژه

کمترین قیمت واحد ممکن است نشان دهنده کمترین هزینه کل نباشد. ابعاد متناقض، گواهی های گم شده، آماده سازی نامناسب پایان، تاخیر در تحویل، یا بسته بندی ناکافی می تواند هزینه های نصب را افزایش دهد و خطرات برنامه را ایجاد کند.

مقایسه موثرتر انطباق مواد، مستندات کیفیت، قابلیت ساخت، هزینه های بازرسی، حمل و نقل، قابلیت اطمینان تحویل و الزامات خدمات مورد انتظار را در نظر می گیرد.

6. بازرسی کیفیت و خطرات تدارکات مشترک

تضمین کیفیت باید قبل از تولید ایجاد شود به جای اینکه به عنوان یک کار اداری نهایی در نظر گرفته شود. خریداران باید بدانند که کدام بازرسی مورد نیاز است، چه معیارهای پذیرش اعمال می شود، و چه شواهدی با لوله تمام شده ارائه می شود.

6.1 بازرسی جوش

الزامات بازرسی جوش به استاندارد محصول، روش ساخت، دسته خدمات و قرارداد خرید بستگی دارد. تست اولتراسونیک (UT) و تست رادیوگرافی (RT) نمونه هایی از روش های معاینه غیر مخرب هستند که ممکن است برای کاربردهای مناسب مشخص شوند.

هیچ یک از روش ها نباید برای هر لوله اجباری یا برای هر نوع نقص کافی فرض شود. روش بازرسی، پوشش، معیارهای پذیرش و مستندات باید از قبل توافق شود.

6.2 تأیید بعدی

بازرسی ممکن است قطر خارجی، ضخامت دیوار، طول، صافی، بیضی و هندسه انتهایی را پوشش دهد. این ابعاد می توانند بر روی تناسب، جوشکاری، تراز و راندمان مونتاژ تأثیر بگذارند.

برای لوله های با دیواره ضخیم، بررسی اینکه ابعاد و تلورانس های مشخص شده با نقشه های مهندسی و الزامات محصول قابل اجرا مطابقت دارند، بسیار مهم است.

6.3 تست مکانیکی و مواد

بسته به مشخصات، آزمایش ممکن است شامل خواص کششی، چقرمگی ضربه، ترکیب شیمیایی، آزمایش مربوط به جوش و آزمایش هیدرواستاتیک باشد. هر آزمایشی برای هر محصولی اعمال نمی شود. طرح بازرسی و آزمون باید آزمایش های مورد نیاز، فراوانی نمونه برداری، معیارهای پذیرش و مسئولیت های گزارش را مشخص کند.

6.4 مستندسازی و قابلیت ردیابی

تیم های تدارکات باید قبل از تولید تأیید کنند که کدام اسناد مورد نیاز است. بسته به قرارداد، اینها ممکن است شامل گواهی‌های آزمایش مواد، گزارش‌های بازرسی، سوابق ابعادی، گزارش‌های آزمایش غیرمخرب، شناسایی گرما یا دسته‌ای و سوابق پوشش باشد.

7. لوله های جوش داده شده طولی در مقابل انواع لوله های دیگر

مقایسه روش های تولید به خریداران کمک می کند تا تفاوت های عملی بین محصولات موجود را درک کنند. مرور کلی زیر کلی است؛ استاندارد حاکم و مسیر تولید خاص، الزامات محصول نهایی را تعیین می کند.

لوله های جوش داده شده ذاتاً برای کاربردهای سخت نامناسب نیستند و لوله بدون درز به طور خودکار بهترین گزینه برای هر پروژه نیست. تصمیم باید منعکس کننده مشخصات مورد نیاز، شرایط طراحی، قابلیت های تولیدی موجود، شواهد صلاحیت و اقتصاد کلی پروژه باشد.

8. یک چک لیست عملی تدارکات

قبل از درخواست قیمت لوله فولادی جوشی طولی دیوار ضخیم، اطلاعات زیر را تهیه کنید. یک پرس و جو کامل تامین کنندگان را قادر می سازد تا الزامات را با دقت بیشتری ارزیابی کنند و شفاف سازی مکرر در طول پردازش سفارش را کاهش می دهد.

• کاربرد:توضیح دهید که آیا لوله برای خدمات ساختاری، حمل و نقل سیال، زیرساخت انرژی، یا استفاده صنعتی دیگری در نظر گرفته شده است.
• ابعاد:قطر خارجی، ضخامت اسمی دیوار، طول مورد نیاز، تحمل ابعادی و کمیت را ارائه دهید.
• مواد:درجه دقیق فولاد، استاندارد محصول و هرگونه الزامات مکانیکی یا شیمیایی خاص را بیان کنید.
• روش ساخت:در صورت الزام پروژه، فرآیند جوشکاری طولی مورد نیاز را مشخص کنید.
• شرایط عملیاتی:فشار طراحی، دما، محیط انتقال یافته و شرایط محیطی مربوطه را در صورت لزوم شناسایی کنید.
• بازرسی:لیستی از معاینات غیرمخرب، آزمایش‌های مکانیکی، آزمایش‌های هیدرواستاتیک و معیارهای پذیرش را فهرست کنید.
• حفاظت از سطح:بررسی کنید که آیا لوله برهنه، پوشش، آستر، گالوانیزه یا سیستم محافظ دیگری مورد نیاز و از نظر فنی مناسب است یا خیر.
• آماده سازی پایان:انتهای ساده، انتهای اریب یا سایر الزامات اتصال را مشخص کنید.
• مستندات:گواهی‌های مواد، گزارش‌های بازرسی، سوابق ردیابی و سایر تحویل‌های مورد نیاز را شناسایی کنید.
• لجستیک:الزامات بسته بندی، مقصد حمل و نقل، برنامه تحویل، علامت گذاری و جابجایی را تأیید کنید.

هنگام مقایسه قیمت‌های تامین‌کننده، مطمئن شوید که همه پیشنهادات محدوده فنی یکسانی را پوشش می‌دهند. قیمت پایین‌تر ممکن است آزمایش، پوشش‌ها، مستندات یا آماده‌سازی نهایی را که تامین‌کننده دیگری قبلاً درج کرده است را حذف کند.

برای الزامات غیر استاندارد، در صورت امکان، نقشه ها یا برگه اطلاعات فنی را ارائه دهید. این به تامین کننده اجازه می دهد تا امکان سنجی ساخت را بررسی کند و تضاد مشخصات را قبل از ثبت سفارش شناسایی کند.

9. سوالات متداول

10. نتیجه گیری

لوله فولادی جوش داده شده طولی دیواره ضخیم می تواند راه حل موثری برای پروژه های صنعتی باشد که به بخش های دیوار قابل توجه، ابعاد کنترل شده و ساختار جوشی طولی واجد شرایط نیاز دارند. با این حال، عملکرد قابل اعتماد با مشخصات مناسب به جای ضخامت به تنهایی آغاز می شود.

با ارزیابی درجه مواد، روش ساخت، استانداردهای قابل اجرا، یکپارچگی جوش، الزامات بازرسی، حفاظت در برابر خوردگی و هزینه کل خرید، خریداران می توانند تصمیمات آگاهانه تری بگیرند و خطرات قابل اجتناب پروژه را کاهش دهند.

کار با تأمین‌کننده‌ای که مستندات فنی، الزامات ابعادی و نیازهای تدارکاتی خاص پروژه را درک می‌کند، همچنین می‌تواند ارتباط را از پرس‌وجو اولیه تا تحویل نهایی ساده‌تر کند.
