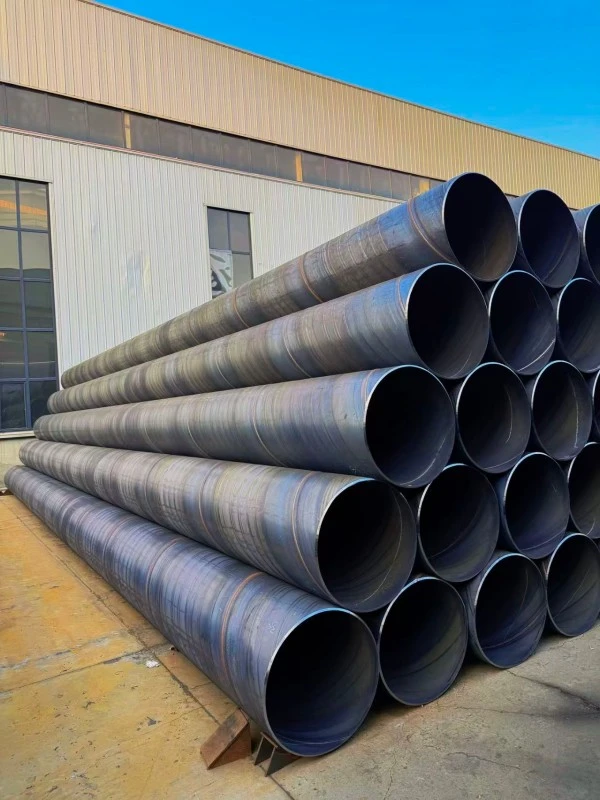

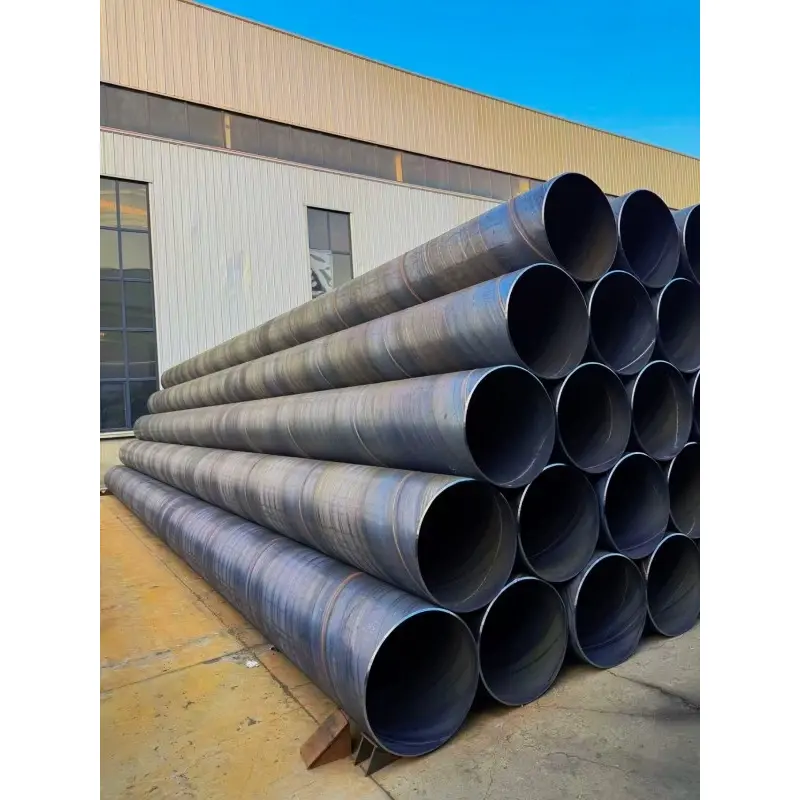

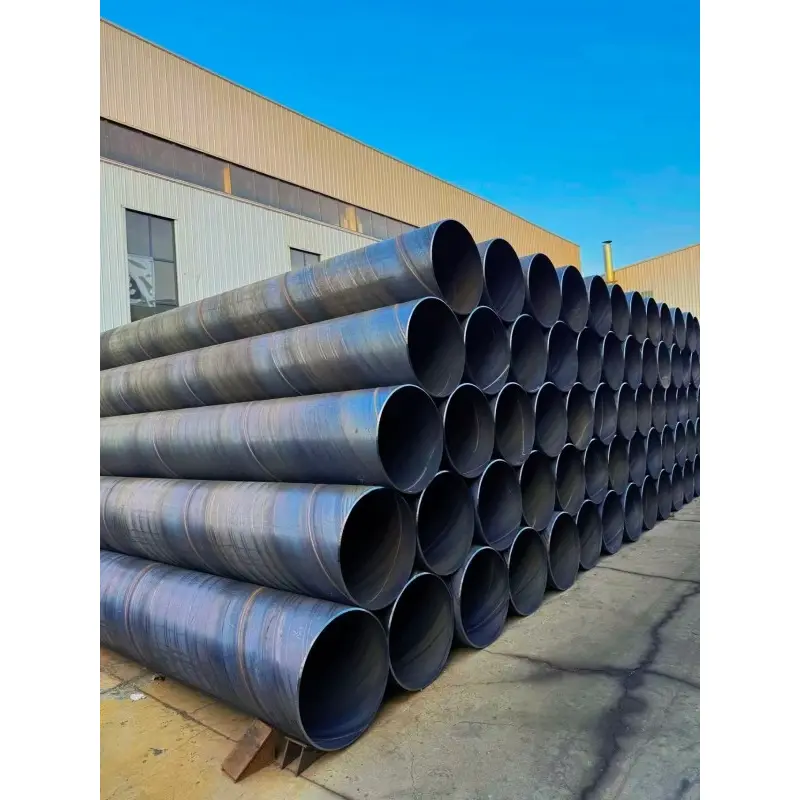

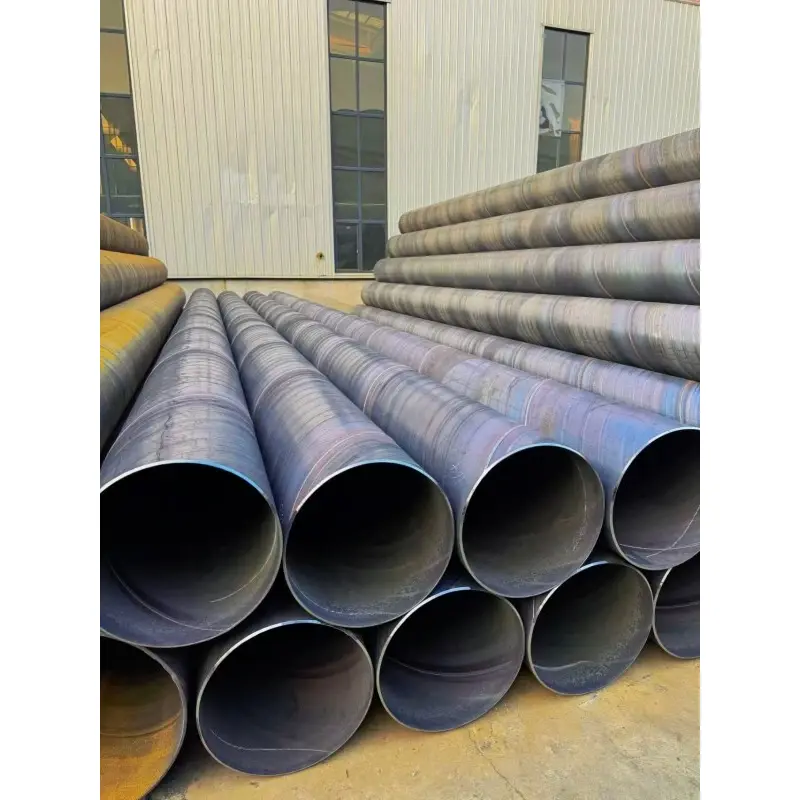

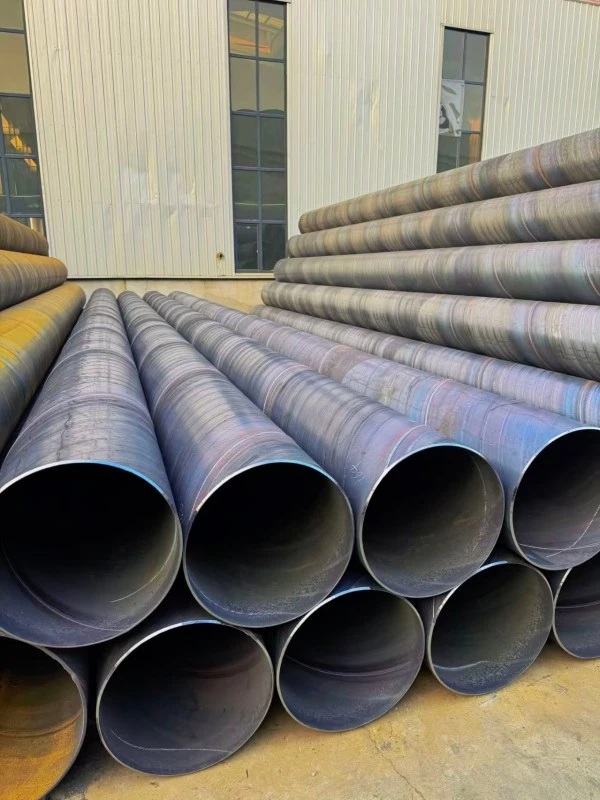

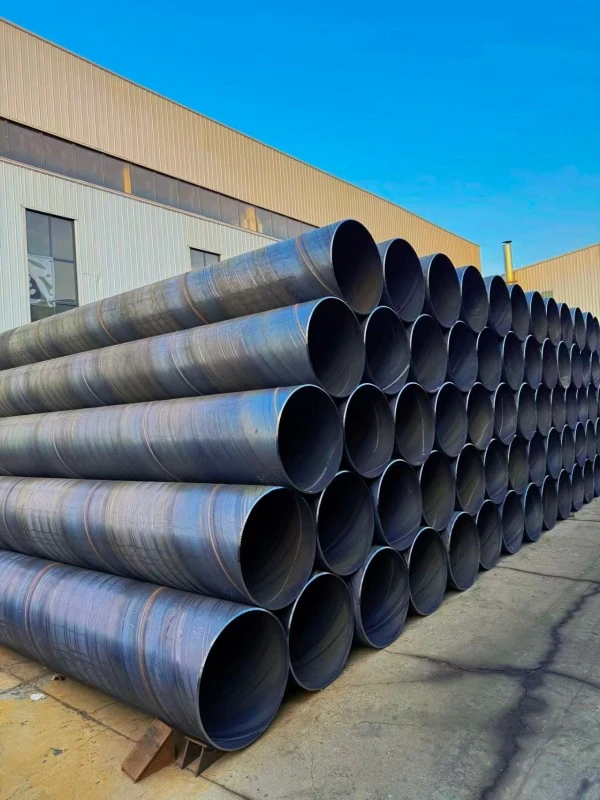

لوله فولادی جوشی مارپیچی دیوار نازک

لوله فولادی مارپیچ نازک که به آن لوله فولادی نازک SSAW نیز می گویند، نوعی لوله فولادی جوش داده شده با درز مارپیچی است که از شکل دادن مداوم نوارهای فولادی نورد گرم به شکل مارپیچی و جوشکاری درزهای داخلی و خارجی از طریق جوشکاری زیرپودری دو طرفه تولید می شود.

از ویژگی های اصلی این محصول می توان به ضخامت دیواره نازک، قابلیت قطر زیاد، ساختار سبک وزن، میزان استفاده از مواد بالا و عملکرد مکانیکی پایدار اشاره کرد. در مقایسه با لوله های فولادی جوش داده شده با دیواره ضخیم، لوله های فولادی SSAW دیوار نازک عمدتاً در کاربردهای کم فشار استفاده می شود که در آن ساخت سبک و عملکرد اقتصادی مهم است.

در صنعت لوله های فولادی، لوله هایی با ضخامت دیواره ≤12 میلی متر و قطر بالاتر از DN200 به طور کلی به عنوان لوله های فولادی جوش مارپیچی جداره نازک طبقه بندی می شوند. ضخامت دیوار معمولاً برای لوله‌های DN200 حدود 5 میلی‌متر، برای لوله‌های DN300-DN800 5 تا 8 میلی‌متر و برای لوله‌های DN1000 و قطر بزرگ‌تر 8 تا 12 میلی‌متر است.

مشخصات اصلی

لوله فولادی جوش داده شده مارپیچ دیواره نازک عرضه شده توسط ZHONGTIAN در قطرهای خارجی از φ219 میلی متر تا φ3620 میلی متر در دسترس است و DN200 تا DN3600 را پوشش می دهد. متداول ترین محدوده قطر مورد استفاده DN600-DN2000 است که الزامات پروژه های خط لوله شهری و صنعتی در مقیاس بزرگ را برآورده می کند.

ضخامت دیوار موجود شامل 5 میلی متر، 6 میلی متر، 7 میلی متر، 8 میلی متر، 10 میلی متر و 12 میلی متر است. گریدهای مواد اصلی شامل Q235B، Q355B و L245 با توجه به نیازهای فشار مختلف و شرایط کاربرد است.

طول لوله استاندارد معمولاً 6-12 متر است، در حالی که طول های سفارشی 15-18 متر را نیز می توان با توجه به نیازهای پروژه تولید کرد. محصولات را می توان بر اساس استانداردهای SY/T 5037، GB/T 9711.1 و API 5L PSL1 تولید کرد.

محدوده فشار کاری معمولی 0.6MPa، 1.0MPa و 1.6MPa است که آنها را برای سیستم های انتقال سیال با فشار کم و متوسط ​​مناسب می کند.

ویژگی های کلیدی

1. طراحی سبک وزن و نصب کارآمد

لوله فولادی جوشی مارپیچی دیوار نازک به دلیل کاهش ضخامت دیواره، وزن بسیار کمتری در مقایسه با لوله های فولادی دیوار ضخیم سنتی با همان قطر دارد. ساختار سبک وزن هزینه های حمل و نقل، الزامات بلند کردن و بار کاری نصب را در طول ساخت و ساز خط لوله در مقیاس بزرگ کاهش می دهد.

برای پروژه های انتقال آب از راه دور، سیستم های خط لوله شهری و شبکه های خط لوله موقت، طراحی سبک وزن به بهبود کارایی ساخت و کاهش هزینه های کلی پروژه کمک می کند. به ویژه برای پروژه هایی که سرعت نصب و راحتی حمل و نقل از عوامل مهم هستند، مناسب است.

2. سفتی حلقه خوب و مقاومت ته نشینی

اگرچه لوله فولادی دیوار نازک SSAW از طراحی دیوار نازک تری برخوردار است، ساختار جوش داده شده مارپیچی آن سختی حلقه قابل اعتماد و مقاومت در برابر تغییر شکل را فراهم می کند. درز جوش مارپیچی تنش را به طور یکنواخت در امتداد بدنه لوله توزیع می کند و مقاومت در برابر فشار خارجی، حرکت خاک و نشست ناهموار پی را بهبود می بخشد.

برای کاربردهای خط لوله مدفون، این ساختار به حفظ عملکرد پایدار در شرایط نصب عادی کمک می کند و خطر تغییر شکل ناشی از تغییرات زمین را کاهش می دهد.

3. سطح داخلی صاف و مقاومت جریان کم

فرآیند جوشکاری زیردریایی دو طرفه کیفیت جوش پایدار را فراهم می کند و وضعیت سطح داخلی لوله را بهبود می بخشد. در مقایسه با سازه های جوش داده شده سنتی، سطح داخلی لوله فولادی جوشی مارپیچی دیوار نازک مقاومت جریان کمتری دارد.

این مزیت آن را برای حمل و نقل آب، سیستم های تهویه، خطوط لوله حذف گرد و غبار و سیستم های گردش صنعتی که در آن جابجایی کارآمد سیال یا هوا مورد نیاز است، مناسب می کند.

4. راه حل اقتصادی با قطر بزرگ خط لوله

لوله فولادی جوش داده شده مارپیچی دیوار نازک راه حلی مقرون به صرفه برای کاربردهای خط لوله کم فشار با قطر بزرگ ارائه می دهد. در مقایسه با لوله‌های فولادی بدون درز و برخی از لوله‌های جوش داده شده درز مستقیم، لوله‌های فولادی جوش‌کاری مارپیچی راندمان استفاده از مواد بالاتر و هزینه‌های ساخت کمتری را ارائه می‌دهند.

برای پروژه های زیرساختی بزرگ که شامل فواصل طولانی خطوط لوله است، این محصول می تواند به طور موثر مصرف فولاد، هزینه های حمل و نقل و سرمایه گذاری ساخت و ساز را کاهش دهد و در عین حال عملکرد قابل اعتماد را حفظ کند.

5. کیفیت و بازرسی جوش قابل اعتماد

لوله فولادی SSAW دیوار نازک ZHONGTIAN با استفاده از تکنولوژی پیشرفته جوشکاری قوس الکتریکی دو طرفه همراه با روش های کنترل کیفیت دقیق تولید می شود.

در طول تولید، هر لوله تحت بازرسی ابعادی، بازرسی کیفیت جوش و آزمایش فشار هیدرولیک قرار می گیرد. با توجه به نیاز مشتری، آزمایش اولتراسونیک و بازرسی اشعه ایکس می تواند برای تأیید عملکرد جوشکاری و اطمینان از کیفیت محصول پایدار اعمال شود.

6. قابلیت تولید با قطر بزرگ انعطاف پذیر

یکی از مزایای کلیدی لوله فولادی مارپیچ نازک، توانایی آن در دستیابی به تولید قطر بزرگ از طریق فناوری شکل دهی مارپیچی است.

در مقایسه با لوله های فولادی بدون درز، لوله های فولادی جوش مارپیچی را می توان در قطرهای بزرگتر با انعطاف پذیری تولید و کارایی مواد بهتر تولید کرد. این باعث می شود آنها برای مهندسی آب در مقیاس بزرگ، زیرساخت های شهری و پروژه های خط لوله صنعتی مناسب باشند.

برنامه های کاربردی محصول

1. خط لوله تامین و زهکشی آب شهری

لوله فولادی جوش داده شده مارپیچ دیواره نازک به طور گسترده در سیستم های تامین آب شهری و زهکشی از جمله خطوط لوله انتقال آب شهری، شبکه های زهکشی آب باران، خطوط لوله فاضلاب و پروژه های انحراف آب استفاده می شود.

این نوع لوله فولادی SSAW به دلیل قابلیت قطر زیاد، ساختار سبک وزن و هزینه مقرون به صرفه، راه حلی کارآمد برای ساخت خطوط لوله شهری در مسافت های طولانی ارائه می دهد. این می تواند دشواری نصب را کاهش دهد در حالی که الزامات حمل و نقل سیال با حجم زیاد را برآورده می کند.

2. سیستم های تهویه صنعتی و حذف گرد و غبار

لوله فولادی دیوار نازک SSAW معمولاً در سیستم های تهویه صنعتی، خطوط لوله اگزوز کارخانه ها، سیستم های جمع آوری گرد و غبار و شبکه های تامین هوا استفاده می شود.

قطر بزرگ و سطح داخلی صاف آن به کاهش مقاومت جریان هوا و بهبود کارایی حمل و نقل کمک می کند. برای کارخانه ها، کارگاه ها و تاسیسات صنعتی که نیاز به تهویه مطمئن و راه حل های حذف گرد و غبار دارند، مناسب است.

3. مهندسی آبیاری و آب کشاورزی

لوله فولادی جوش داده شده مارپیچ دیواره نازک برای سیستم های آبیاری کشاورزی، انتقال آب مخزن، زهکشی کنترل سیل و سایر پروژه های مهندسی آب کم فشار مناسب است.

طراحی قطر بزرگ امکان انتقال کارآمد آب را در فواصل طولانی فراهم می کند، در حالی که ساختار سبک وزن به کاهش هزینه های نصب و حمل و نقل در مقایسه با راه حل های لوله فولادی سنگین تر کمک می کند.

4. شبکه های خط لوله موقت

لوله فولادی جوش داده شده مارپیچی نازک دیواره نازک به دلیل ویژگی های سبک وزن و نصب راحت، اغلب برای کاربردهای موقت خط لوله، از جمله تامین آب محل ساخت، سیستم های زهکشی موقت، و پروژه های مهندسی کوتاه مدت استفاده می شود.

در مقایسه با راه‌حل‌های خط لوله دائمی، مزایایی در کنترل هزینه، سرعت نصب و انعطاف‌پذیری زمانی که خطوط لوله پس از اتمام پروژه نیاز به جابجایی یا حذف دارند، دارد.

5. کاربردهای سازه ای سبک

لوله فولادی جوش داده شده مارپیچی دیوار نازک همچنین می تواند در کاربردهای سازه ای سبک مانند پی های بزرگ گلخانه، ستون های نگهدارنده، تکیه گاه های موقت و سازه های کمکی صنعتی استفاده شود.

با این حال، عمدتاً برای کاربردهای غیر باربر اولیه مناسب است و نباید جایگزین لوله‌های فولادی سازه‌ای سنگین در پروژه‌هایی شود که به مقاومت مکانیکی بالا یا شرایط بارگذاری شدید نیاز دارند.

6. حمل و نقل سیالات صنعتی کم فشار

لوله فولادی SSAW دیوار نازک را می توان برای سیستم های انتقال سیالات صنعتی کم فشار، از جمله خطوط لوله آب در گردش، لوله های انشعاب گرمایش و حمل و نقل عمومی مایعات صنعتی استفاده کرد.

برای کاربردهایی با فشار کاری زیر 1.6 مگا پاسکال، این محصول تعادل عملی بین عملکرد، راندمان نصب و هزینه پروژه را فراهم می کند.

فرآیند تولید

1. آماده سازی کویل فولادی و پردازش لبه

تولید لوله فولادی جوشی مارپیچی جداره نازک با کلاف های فولادی نورد گرم با کیفیت بالا آغاز می شود. سیم‌پیچ‌های فولادی بدون سیم پیچ، تراز شده و از طریق فرز لبه‌ای پردازش می‌شوند تا از ابعاد شکل‌دهی دقیق و شرایط جوشکاری پایدار اطمینان حاصل شود.

آماده سازی مناسب مواد خام به بهبود دقت لوله، قوام جوش و قابلیت اطمینان کلی محصول کمک می کند.

2. فرآیند شکل دهی مارپیچی

در طول تولید، نوار فولادی فرآوری شده وارد تجهیزات شکل‌دهی می‌شود و با توجه به زاویه شکل‌دهی طراحی‌شده، به‌طور پیوسته به ساختار لوله‌ای مارپیچی تبدیل می‌شود.

فن آوری شکل دهی مارپیچی به تولیدکنندگان اجازه می دهد تا لوله های فولادی با قطر بزرگ با مشخصات انعطاف پذیر تولید کنند و در عین حال استفاده کارآمد از مواد را حفظ کنند.

3. جوشکاری زیرپودری دو طرفه

درزهای مارپیچ داخلی و خارجی با استفاده از فناوری جوشکاری زیرپودری دو طرفه جوش داده می شوند.

این روش جوشکاری نفوذ عمیق، استحکام جوش پایدار و عملکرد مکانیکی خوب را فراهم می کند. فرآیند جوشکاری تضمین می کند که درز مارپیچی می تواند فشار عملیاتی و شرایط خدمات معمولی را تحمل کند.

4. تست غیر مخرب و بازرسی کیفیت

پس از جوشکاری، لوله فولادی نازک SSAW تحت مراحل بازرسی دقیق از جمله آزمایش اولتراسونیک، بازرسی اشعه ایکس، اندازه‌گیری ابعاد و تأیید کیفیت جوش قرار می‌گیرد.

ZHONGTIAN از رویه‌های بازرسی کنترل‌شده پیروی می‌کند تا اطمینان حاصل کند که هر لوله با الزامات مشتری برای استحکام، دقت و قابلیت اطمینان مطابقت دارد.

5. تست فشار هیدرولیک

آزمایش هیدرولیک بر روی لوله های تمام شده برای بررسی مقاومت فشار و عملکرد نشتی انجام می شود.

لوله ها تحت شرایط فشار مشخص آزمایش می شوند و از عملکرد قابل اعتماد در هنگام حمل و نقل آب و سایر سیالات کم فشار اطمینان حاصل می کنند.

6. برش، پوشش، و پردازش نهایی

پس از بازرسی، لوله ها بر اساس طول های مورد نیاز مشتری بریده شده و برای تحویل آماده می شوند.

با توجه به محیط های کاربردی مختلف، ZHONGTIAN می تواند راه حل های حفاظت از سطح سفارشی از جمله پوشش اپوکسی، پوشش IPN8710 و پوشش ضد خوردگی 3PE را ارائه دهد.

مقایسه با سایر لوله های فولادی

1. لوله های جوش داده شده مارپیچی دیوار نازک در مقابل لوله های جوش داده شده با دیواره ضخیم

لوله فولادی جوش داده شده مارپیچ دیواره نازک عمدتاً برای کاربردهای کم فشار با ضخامت دیواره معمولاً بین 5 تا 12 میلی متر طراحی شده است، در حالی که لوله های فولادی جوش داده شده مارپیچی دیواره ضخیم برای فشار بالاتر و کاربردهای ساختاری سنگین تر استفاده می شوند.

در مقایسه با لوله‌های مارپیچی ضخیم، محصولات دیوار نازک وزن کمتر، نصب آسان‌تر و کارایی بهتری را ارائه می‌دهند، در حالی که لوله‌های دیواره ضخیم مقاومت فشار بالاتری را برای محیط‌های سخت ارائه می‌دهند.

2. لوله های جوش داده شده مارپیچی دیواره نازک در مقابل لوله جوش داده شده درز مستقیم

در مقایسه با لوله های جوش داده شده درز مستقیم، لوله فولادی SSAW دیوار نازک دارای مزایایی در قابلیت تولید قطر بزرگ و انعطاف پذیری تولید است.

لوله های فولادی مارپیچ جوش داده شده می توانند به قطرهای بالاتر از φ3000mm دست یابند، در حالی که لوله های درز مستقیم معمولاً از نظر قطر محدودتر هستند. بنابراین، لوله فولادی جوشی مارپیچی دیوار نازک اغلب برای پروژه های مهندسی آب در مقیاس بزرگ و خطوط لوله شهری انتخاب می شود.

3. لوله های جوش داده شده مارپیچی دیواره نازک در مقابل لوله فولادی بدون درز

در مقایسه با لوله‌های فولادی بدون درز، لوله‌های فولادی مارپیچی دیواره نازک بازدهی بهتری را برای کاربردهای کم فشار با قطر بزرگ فراهم می‌کند.

لوله‌های فولادی بدون درز عمدتاً در کاربردهای پرفشار و خاص استفاده می‌شوند، در حالی که لوله‌های جوشی مارپیچی برای پروژه‌های زیربنایی که نیاز به قطر زیاد، حمل‌ونقل اقتصادی و نصب کارآمد دارند مناسب‌تر هستند.

حفاظت ضد خوردگی و عمر خدمات

1. حفاظت از خط لوله آب مدفون

برای تامین آب زیرزمینی و کاربردهای زهکشی، لوله فولادی جوش داده شده مارپیچی دیوار نازک را می توان با پوشش اپوکسی قطران زغال سنگ یا پوشش ضد خوردگی IPN8710 درمان کرد.

در شرایط نصب مناسب، عمر مفید مورد انتظار بسته به محیط خاک و شرایط نگهداری می تواند به حدود 15 تا 20 سال برسد.

2. حفاظت از سیستم تهویه داخلی

برای تهویه داخلی، اگزوز و سیستم های حمل و نقل هوایی صنعتی، حفاظت از سطح معمولا شامل پوشش ضد زنگ یا عملیات گالوانیزه سرد است.

این روش حفاظتی مقاومت کافی در برابر خوردگی را برای محیط های داخلی فراهم می کند و می تواند عمر مفیدی در حدود 10 تا 15 سال داشته باشد.

3. حفاظت از خط لوله زیرزمینی با نیاز بالا

برای پروژه هایی که به مقاومت در برابر خوردگی قوی تر نیاز دارند، لوله فولادی SSAW دیوار نازک را می توان با پوشش ضد خوردگی 3PE عرضه کرد.

سیستم پوشش پلی اتیلن سه لایه محافظت بیشتری در برابر رطوبت، خوردگی خاک و عوامل محیطی خارجی با عمر بالقوه 25 تا 30 سال در شرایط مناسب فراهم می کند.

راهنمای انتخاب

1. با توجه به فشار کاری انتخاب کنید

انتخاب لوله فولادی مارپیچی دیوار نازک ابتدا باید فشار عملیاتی سیستم خط لوله را در نظر گرفت.

برای کاربردهایی با فشار کاری ≤1.6MPa، لوله های فولادی جوش داده شده با دیواره نازک به طور کلی مناسب هستند. برای شرایط فشار بالاتر از 2.5 مگا پاسکال، لوله های فولادی جوش داده شده با دیواره ضخیم یا سایر راه حل های لوله با مقاومت بالا توصیه می شود.

2. با توجه به قطر و ضخامت دیوار انتخاب کنید

ضخامت دیوار مورد نیاز باید با توجه به قطر لوله، شرایط عملیاتی و محیط نصب انتخاب شود.

برای مثال، خطوط لوله DN600 معمولاً از ضخامت دیواره 6 تا 8 میلی‌متر استفاده می‌کنند، خطوط لوله DN1000 معمولاً از ضخامت دیواره 8 تا 10 میلی‌متر استفاده می‌کنند و خطوط لوله DN1500 یا قطر بزرگ‌تر معمولاً به ضخامت دیواره 10 تا 12 میلی‌متر نیاز دارند.

3. با توجه به درجه مواد را انتخاب کنید

Q235B به دلیل عملکرد متعادل و مزیت هزینه آن معمولاً برای کاربردهای عمومی خط لوله کم فشار انتخاب می شود.

Q355B برای پروژه هایی که نیاز به استحکام بالاتری دارند مناسب است، در حالی که L245 معمولاً برای کاربردهای حمل و نقل خط لوله که در آن استانداردهای مواد خاصی مورد نیاز است استفاده می شود.

4. برنامه های کاربردی توصیه نمی شود

لوله فولادی جوش داده شده مارپیچ دیواره نازک برای خطوط لوله نفت و گاز با فشار بالا، سیستم های بخار با دمای بالا، شمع های باربر سنگین یا محیط های شیمیایی بسیار خورنده توصیه نمی شود.

برای این کاربردها، مشتریان باید لوله های فولادی با درجه بندی فشار بالاتر، خواص مکانیکی قوی تر یا مقاومت در برابر خوردگی تخصصی را انتخاب کنند.

چرا لوله فولادی جوش داده شده با دیواره نازک ZHONGTIAN را انتخاب کنید؟

1. قابلیت ساخت لوله های فولادی حرفه ای

ZHONGTIAN یک تولید کننده و تامین کننده حرفه ای لوله فولادی مارپیچ دیواره نازک در چین است که راه حل های سفارشی لوله فولادی SSAW را برای مشتریان بین المللی ارائه می دهد.

ZHONGTIAN با تجربه تولید حرفه ای و فرآیندهای تولید بالغ، از پروژه های مهندسی مختلف از جمله زیرساخت های شهری، خطوط لوله صنعتی و سیستم های حمل و نقل آب پشتیبانی می کند.

2. راه حل های محصول سفارشی

ZHONGTIAN می تواند راه حل های سفارشی را با توجه به نیازهای پروژه، از جمله قطر لوله، ضخامت دیوار، طول، درجه مواد و درمان ضد خوردگی ارائه دهد.

این انعطاف پذیری به مشتریان اجازه می دهد تا محصولات لوله فولادی SSAW دیوار نازک مناسب را برای محیط های عملیاتی مختلف به دست آورند.

3. سیستم کنترل کیفیت دقیق

از بازرسی مواد خام تا آزمایش محصول نهایی، ZHONGTIAN رویه های مدیریت کیفیت دقیق را در سراسر فرآیند تولید اعمال می کند.

هر لوله با فناوری جوش کنترل شده، روش های بازرسی و استانداردهای آزمایش برای اطمینان از کیفیت پایدار و عملکرد قابل اعتماد تولید می شود.

سوالات متداول

1. آیا می توان از لوله فولادی جوش داده شده مارپیچی دیوار نازک برای سازه های گلخانه استفاده کرد؟

لوله فولادی جوش داده شده مارپیچ دیواره نازک را می توان برای پایه های گلخانه ای بزرگ یا ستون های نگهدارنده که در آنها به پشتیبانی سازه ای با قطر بزرگتر نیاز است استفاده کرد.

با این حال، قاب‌های گلخانه معمولی معمولاً از لوله‌های گرد گالوانیزه کوچکتر یا لوله‌های بیضی شکل استفاده می‌کنند زیرا سبک‌تر، نصب آسان‌تر و مقرون به صرفه‌تر برای ساخت گلخانه استاندارد هستند.

2. تفاوت بین لوله فولادی SSAW دیوار نازک و لوله گالوانیزه چیست؟

لوله فولادی دیوار نازک SSAW عمدتاً برای حمل و نقل سیال کم فشار با قطر بزرگ و کاربردهای ساختاری سبک طراحی شده است.

لوله‌های گالوانیزه معمولاً لوله‌هایی با قطر کمتر هستند که برای سیستم‌های آب، داربست، سازه‌های گلخانه‌ای و کاربردهای عمومی ساختمانی استفاده می‌شوند. این دو محصول دارای اهداف مهندسی متفاوتی هستند.

3. آیا لوله فولادی جوش داده شده مارپیچی دیوار نازک به راحتی تغییر شکل می دهد؟

لوله فولادی جوش داده شده مارپیچی دیوار نازک واجد شرایط دارای سختی حلقه کافی و مقاومت در برابر تغییر شکل در صورت انتخاب و نصب مناسب است.

در شرایط عملیاتی معمولی مدفون یا بالای زمین، لوله می تواند عملکرد پایدار را حفظ کند. با این حال، نباید فراتر از محدوده فشار طراحی شده آن یا در محیط های با بار سنگین و بسیار خورنده استفاده شود.
