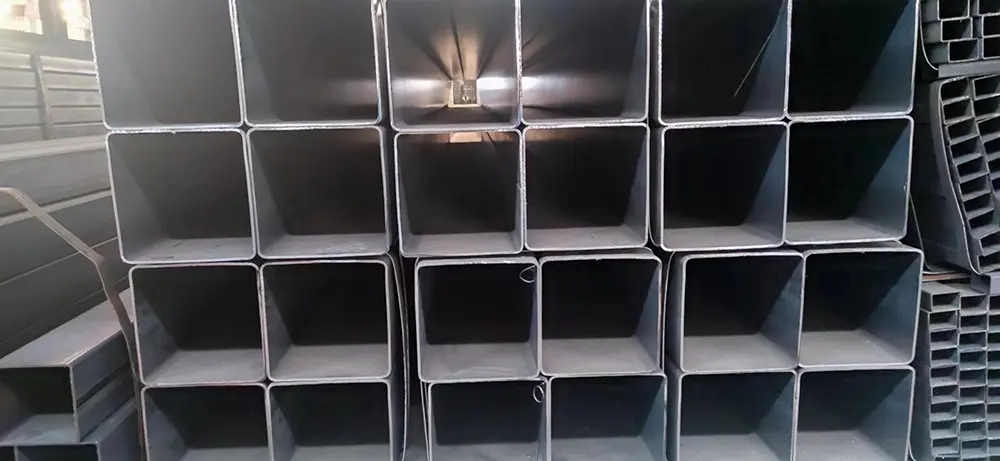

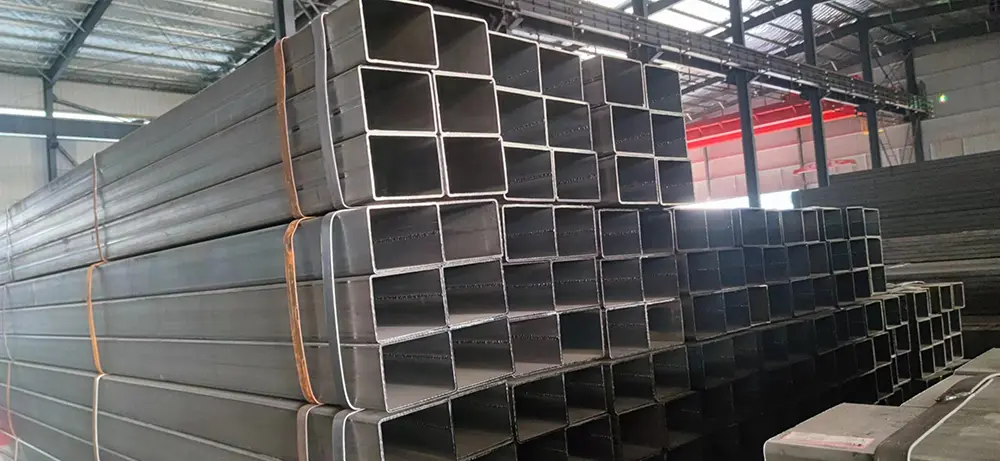

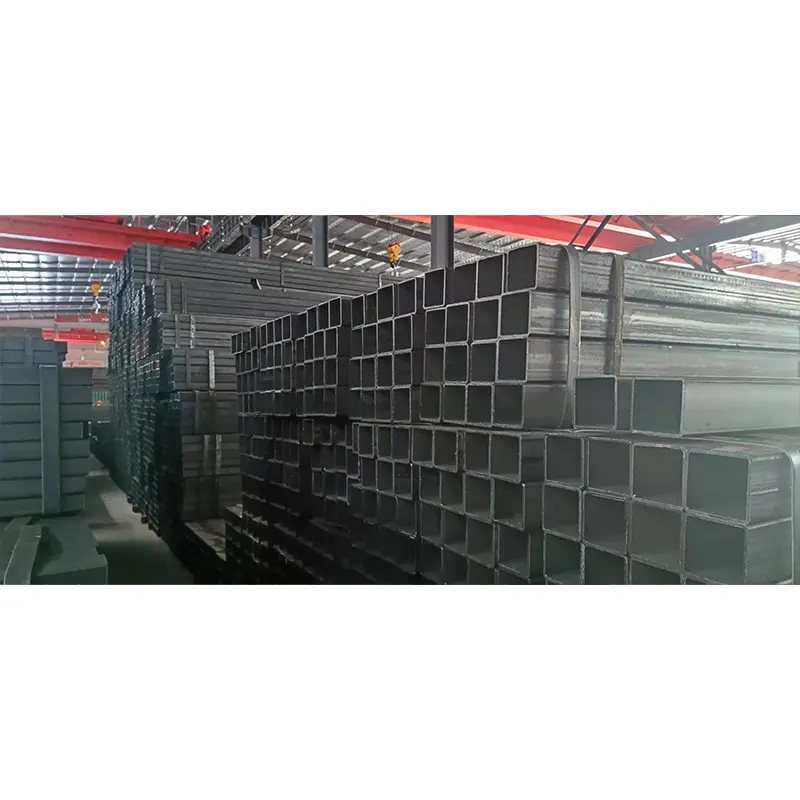

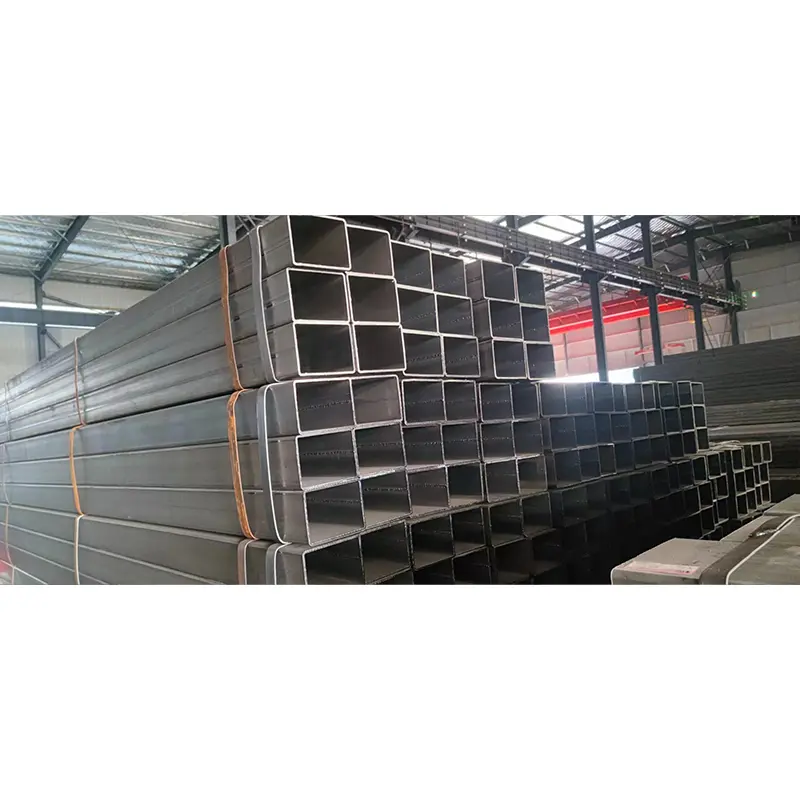

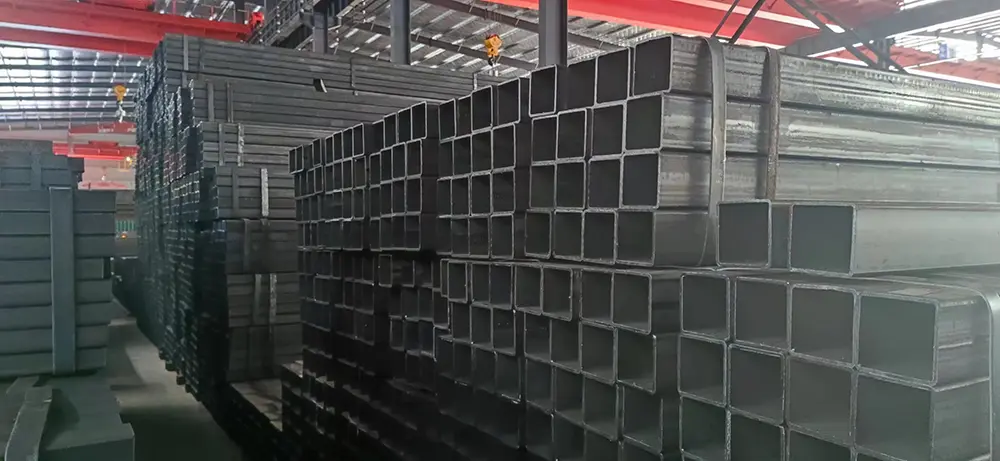

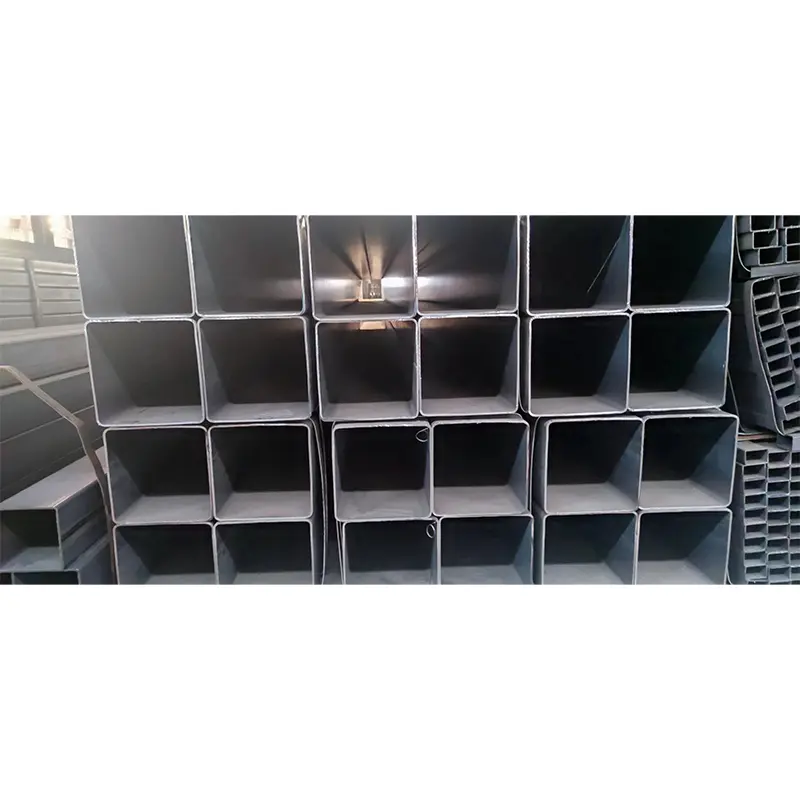

لوله فولادی مستطیلی و مربعی با قطر بزرگ

لوله فولادی مستطیلی و مربعی مشکی با قطر بزرگ ZHONGTIAN متعلق به دسته لوله های ساختاری سنگین است که با طول ضلع 100 میلی متر یا بیشتر مشخص می شود و ضخامت دیواره متناسب با نیازهای باربری سطح مقطع بزرگ افزایش یافته است. این محصول شکاف در کاربرد لوله‌های معمولی با قطر کوچک را در پروژه‌های بزرگ پر می‌کند و جایگزینی عالی برای تیرهای H، تیرهای I و مقاطع کامپوزیت جوش داده شده است.

مشخصات محصول

1. طراحی سازه

لوله‌های فولادی مستطیلی و مربعی مشکی با قطر بزرگ از طراحی مقطع توخالی بسته استفاده می‌کنند که در مقایسه با پروفیل‌های فولادی باز با وزن مشابه، استحکام پیچشی و مقاومت خمشی بالاتری ارائه می‌دهد. شکل مربع و مستطیل نیز اتصال، جوشکاری و مونتاژ را در طول ساخت سازه فولادی ساده می کند.

2. وضعیت سطح سیاه

سطح لوله، مقیاس اکسید سیاه تولید شده در طول تولید فولاد را حفظ می کند. از آنجایی که هیچ پوشش خوردگی قبل از تحویل اعمال نمی شود، مشتریان می توانند روش های مناسب حفاظت از سطح را بر اساس شرایط پروژه انتخاب کنند، از جمله رنگ آمیزی، شات بلاست، پوشش پودری یا گالوانیزه گرم.

3. موقعیت یابی سنگین

در مقایسه با لوله‌های مربعی کوچک و متوسط، لوله‌های مربعی با قطر بزرگ عمدتاً برای کاربردهای ساختاری طراحی شده‌اند که به پایداری و ظرفیت بار بالا نیاز دارند. آنها معمولا برای ستون ها، قاب های پشتیبانی، پایه های تجهیزات و اجزای زیرساخت انتخاب می شوند.

طبقه بندی محصول

1. لوله مربع بزرگ جوش داده شده با قوس غوطه ور

صفحات فولادی بزرگ به بخش های مربع یا مستطیل شکل می گیرند و با استفاده از فناوری جوشکاری قوس زیر آب جوش داده می شوند. این روش برای اندازه های فوق العاده بزرگ و الزامات دیوار ضخیم، با استحکام جوش عالی و قابلیت اطمینان ساختاری مناسب است.

2. لوله مربع بزرگ جوش داده شده با فرکانس بالا

نوارهای فولادی به طور مداوم از طریق غلتک ها شکل می گیرند و با استفاده از جوشکاری با مقاومت فرکانس بالا جوش داده می شوند. این فرآیند دقت ابعادی خوب، تولید کارآمد و قیمت رقابتی را برای اندازه‌های قطر بزرگ معمولاً مورد استفاده فراهم می‌کند.

3. لوله مربع بزرگ بدون درز

لوله های فولادی بدون درز گرد از طریق روش های نورد گرم یا کشش سرد به بخش های مربع یا مستطیل تبدیل می شوند. بدون درزهای جوشکاری، مقاومت فشاری و ضربه ای عالی را برای کاربردهای صنعتی تخصصی ارائه می دهند.

مشخصات فنی

انتخاب مواد

1. فولاد سازه ای Q235B

Q235B متداول ترین ماده انتخابی برای لوله های مستطیلی و مربعی مشکی با قطر بزرگ است. جوش پذیری خوب، استحکام متعادل و هزینه مقرون به صرفه را ارائه می دهد و آن را برای ساختمان های صنعتی، قاب های فولادی و کاربردهای کلی سازه ای مناسب می کند.

2. فولاد با مقاومت بالا Q355B

Q355B استحکام تسلیم بالاتر و عملکرد ساختاری بهبود یافته را در مقایسه با Q235B ارائه می دهد. معمولاً برای تکیه گاه پل ها، قاب های تجهیزات سنگین، سازه های فضای باز و پروژه هایی که نیاز به حاشیه ایمنی بالاتری دارند استفاده می شود.

3. فولاد آلیاژی ویژه

برای کاربردهای مکانیکی با دمای بالا، فشار بالا یا خاص، موادی مانند 20#، 16Mn و 15CrMo را می توان با توجه به الزامات مهندسی تهیه کرد.

کاربردهای مهندسی

1. سازه های فلزی ساختمانی سنگین

لوله های مستطیلی و مربعی مشکی با قطر بزرگ به طور گسترده به عنوان ستون های اصلی، تیرهای نگهدارنده، سازه های سقف و اجزای چارچوب در کارخانه های صنعتی، انبارها و ساختمان های پیش ساخته استفاده می شود. استحکام بالای آنها به حفظ پایداری سازه تحت بارهای طولانی مدت کمک می کند.

2. پروژه های پل و زیرساخت

اندازه بخش بزرگ و ظرفیت بار قوی این لوله ها را برای تکیه گاه های کمکی پل، تاسیسات بزرگراهی، سازه های شهری و تکیه گاه راهروهای خط لوله مناسب می کند.

3. ساخت ماشین آلات سنگین

در ساخت تجهیزات سنگین، این لوله ها برای پایه های ماشین آلات، قاب های تجهیزات ساختمانی، سازه های ماشین آلات بندری و قطعات پشتیبانی کننده نیروی باد در جایی که به استحکام و پایداری ابعادی بالا نیاز است استفاده می شود.

پرونده های کاربردی بین المللی

پروژه توسعه انبارهای صنعتی - عربستان سعودی (2022)

یک پروژه توسعه انبار لجستیک در عربستان سعودی، لوله های فولادی مستطیلی مشکی با قطر بزرگ Q355B را برای چارچوب اصلی پشتیبانی انتخاب کرد. این پروژه به قطعات فولادی نیاز داشت که قادر به تحمل دماهای بالا و بارهای سنگین سقف باشند. لوله‌ها قبل از دریافت پوشش ضد خوردگی در محل، در ستون‌ها و تیرهای سازه‌ای ساخته می‌شوند که باعث بهبود کارایی ساخت و ساز و حفظ پایداری ساختاری طولانی‌مدت می‌شود.

پروژه ساختار پشتیبانی پل – ترکیه (2023)

یک پروژه سازه کمکی پل در ترکیه از لوله های مربع مشکی با قطر بزرگ جوش داده شده به عنوان اجزای پشتیبانی استفاده کرد. مشتری به مقاومت خمشی بالا و کنترل ابعادی دقیق برای جوشکاری میدانی نیاز داشت. لوله‌های دیواری با ضخامت 400×400 میلی‌متر، پیچیدگی ساخت را در مقایسه با پروفیل‌های فولادی سنتی کاهش دادند.

پلت فرم تجهیزات سنگین - استرالیا (2021)

یک تولید کننده تجهیزات مهندسی در استرالیا از لوله های مستطیلی بزرگ Q355B برای سکوهای ماشین آلات سنگین استفاده کرد. ساختار توخالی بسته مقاومت در برابر ارتعاش عالی را ارائه می دهد و به کاهش وزن قاب پشتیبانی در مقایسه با بخش های فولادی جامد سنتی کمک می کند.

مزایای عملکرد

راهنمای انتخاب برنامه

انتخاب محصول مناسب

1. ضخامت بر اساس بار را انتخاب کنید

برای ستون های سنگین، پایه های ماشین آلات و تکیه گاه های زیرساخت، معمولاً ضخامت دیواره 8 میلی متر یا بالاتر توصیه می شود. لوله های نازک با قطر زیاد نباید برای سازه های باربر اصلی استفاده شوند.

2. مواد را با محیط مطابقت دهید

Q235B برای کاربردهای ساختاری معمولی مناسب است. Q355B باید برای بارهای سنگین، دهانه‌های بزرگ، محیط‌های با دمای پایین یا پروژه‌هایی که به قابلیت اطمینان ساختاری بالاتری نیاز دارند انتخاب شود.

3. طرح حفاظت از خوردگی

از آنجایی که لوله‌های مستطیلی و مربعی مشکی بدون پوشش محافظ عرضه می‌شوند، پروژه‌های فضای باز باید پس از ساخت، از عملیات سطحی مناسب مانند رنگ‌آمیزی یا گالوانیزه گرم استفاده کنند.

سوالات متداول

1. لوله فولادی مستطیلی و مربعی با قطر بزرگ چه چیزی در نظر گرفته می شود؟

به طور کلی، لوله های مربع و مستطیل با طول ضلع 100 میلی متر یا بالاتر به عنوان محصولات با قطر بزرگ طبقه بندی می شوند. اندازه های بالای 300 میلی متر اغلب بخش های فوق العاده بزرگ در نظر گرفته می شوند.

2. معمولا از چه موادی استفاده می شود؟

Q235B به دلیل جوش پذیری خوب و کارایی هزینه، انتخاب استاندارد برای سازه های عمومی است. Q355B برای سازه های سنگین که به استحکام بیشتری نیاز دارند ترجیح داده می شود.

3. چه ضخامت دیوار موجود است؟

ضخامت دیوارهای رایج بین 4 تا 50 میلی متر است. پروژه های سازه ای سنگین معمولاً بسته به نیاز بار، ضخامت 8 تا 20 میلی متر را انتخاب می کنند.

4. سطح سیاه روی لوله چیست؟

سطح سیاه پوسته طبیعی اکسید آهن است که در طول تولید فولاد تشکیل شده است. این یک پوشش نیست و محافظت طولانی مدت در برابر خوردگی ایجاد نمی کند.

5. آیا می توان از لوله های مربع سیاه با قطر بزرگ در فضای باز استفاده کرد؟

بله، اما حفاظت در برابر خوردگی اضافی مورد نیاز است. کاربردهای خارج از منزل معمولاً به تمیز کردن سطح و سپس رنگ آمیزی، پوشش پودری یا گالوانیزه گرم نیاز دارند.

6. تفاوت لوله های بزرگ مربع سیاه و سفید با پرتوهای H چیست؟

لوله‌های مستطیلی بزرگ به دلیل بخش بسته‌شان مقاومت پیچشی بهتری ارائه می‌کنند، در حالی که تیرهای H اغلب برای کاربردهای خمشی با دهانه طولانی ترجیح داده می‌شوند.

7. آیا می توان اندازه های سفارشی را تولید کرد؟

بله. تولید کنندگان می توانند ابعاد، ضخامت دیوار، طول و درجه مواد سفارشی را مطابق نقشه های مهندسی ارائه دهند.

8. چه مدارکی با کیفیت موجود است؟

تامین‌کنندگان واجد شرایط می‌توانند گواهی‌های مواد، گزارش‌های بازرسی ابعادی و سوابق بازرسی کیفیت جوش را با توجه به الزامات پروژه ارائه دهند.
